Герморазъемы Coax и Coax/Electric (50 и 75 Ом)

Герморазъемы Coax и Coax/Electric (50 и 75 Ом)

Группа разъемов серии Coax и Coax/Electric (50 и 75 Ом).

Срок поставки: 4-8 недель.

Популярные модели: 50CXILF, 75CXILF, 50CXILM, 75CXILM, 50CXBHF, 75CXBHF, 50CXBHM, 75CXBHM

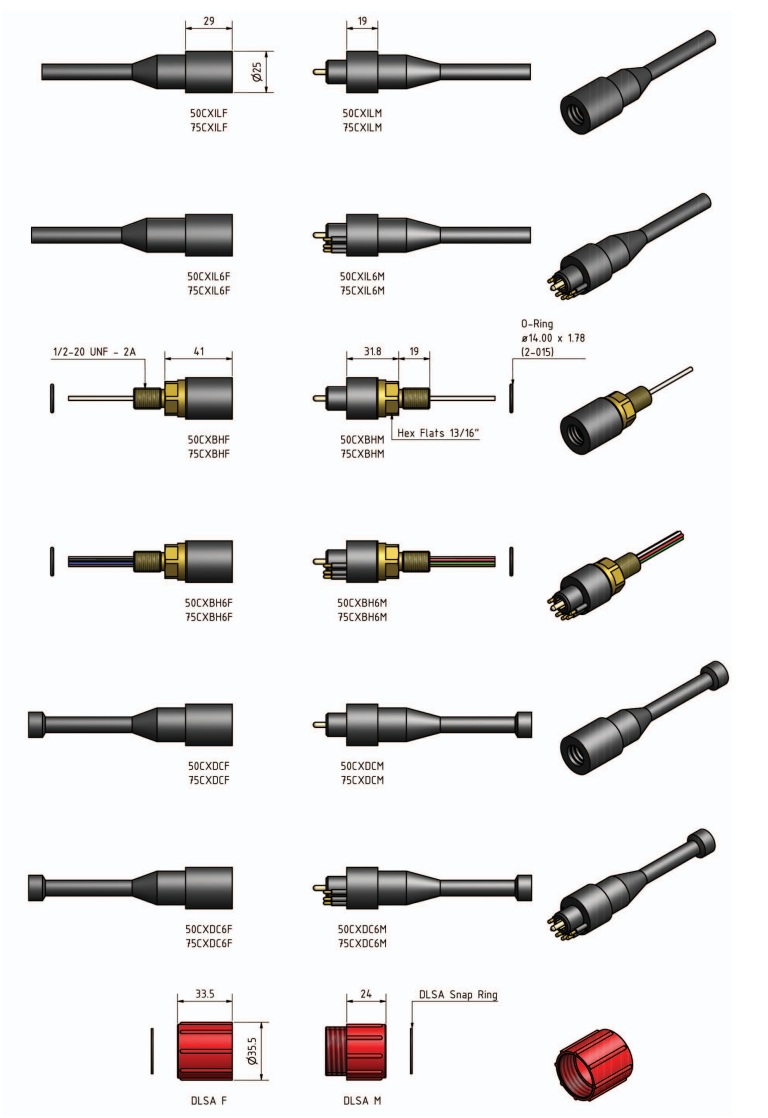

Изображения

Герморазъемы Coax и Coax/Electric (50 и 75 Ом) Герморазъемы Coax и Coax/Electric (50 и 75 Ом)

Технические характеристики

Спецификации разъема
Допустимое напряжение через электрические контакты 300 В AC
Допустимый ток через электрические контакты 5 А на контакт (максимум 20 А через разъем)
HD-видео (75-омная версия) HD-SDI SMPTE292M (1.485 Гбит/с), 1920х1080 60i
Затухание, 50 Ом 0.1 ГГц (1.4 дБ), 0.3 ГГц (3.0 дБ), 0.5 ГГц (4.1 дБ), 0.7 ГГц (6.3 дБ), 0.9 ГГц (8.0 дБ), 1.1 ГГц (11.2 дБ), 1.3 ГГц (15.9 дБ), 1.5 ГГц (18.5 дБ)
Затухание, 75 Ом 0.1 ГГц (1.6 дБ), 0.3 ГГц (3.4 дБ), 0.5 ГГц (4.5 дБ), 0.7 ГГц (6.9 дБ), 0.9 ГГц (7.9 дБ), 1.1 ГГц (13.7 дБ), 1.3 ГГц (18.4 дБ), 1.5 ГГц (22.5 дБ)
Рекомендуемая максимальная частота при 50 и 75 омах 1.5 ГГц
Сопротивление изоляции > 200 МОм
Сопротивление контакт < 0.01 Ом
Количество сочленений в воде Не допускается
Рабочая температура (в воде) от -4 до 60°C
Рабочая температура (на воздухе) от -40 до 60°C
Темпратура хранения от -40 до 60°C
Рабочая глубина до 600 бар, 8700 psi
Спецификации материала
Корпус разъема Хлоропреновый каучук
Корпус переборки Латунь, нержавеющая сталь, титан, анодированный алюминий
Контакты Сокеты - позолоченная латунь UNS-C36000
Пины - позолоченная медь
Коаксиальные контакты Позолоченные контакты
Уплотнительные кольца Нитрил
Фиксирующие гайки Полиацеталь POM
Стопорные кольца для гаек Нержавеющая сталь AISI 302
Проводник кабельной части (60 см) Кабель в полиуретановой оболочке с коаксиалом 50 или 75 Ом
6 х 24 AWG, 0.5 mm2 полиуретан
Проводник блочной части, 50 Ом (100 см) Коаксиал RG188
Проводник блочной части, 75 Ом (100 см) Коаксиал RG179
Проводник блочной части, 6 контактов, 50 Ом (100 см) 5 х 20 AWG, 0.5 mm2 и коаксиал RG188
Проводник блочной части, 6 контактов, 75 Ом (100 см) 5 х 20 AWG, 0.5 mm2 и коаксиал RG179
Цветовая кодировка проводов 1 - черный
2 - белый
3 - красный
4 - зеленый
5 - оранжевый
6 - синий
Номинальный внешний диаметр кабеля Полиуретановый кабель, 50 Ом, 7.38 мм
Полиуретановый кабель, 6 проводников, 50 Ом, 9.80 мм
Полиуретановый кабель, 75 Ом, 7.75 мм
Полиуретановый кабель, 6 проводников, 75 Ом, 9.80 мм
Дополнительная информация
Частота и затухание Все значения частоты и затухания измерены для 7-метрового кабеля, включая 2 блочных разъема
Особенности поставки Возможна поставка гаек и шайб из нержавеющей стали AISI 316 или латуни UNS-C36000

Информация для заказа
