SubConn® Power Ethernet Circular 13 контактов

SubConn® Power Ethernet Circular 13 контактов

Группа разъемов серии SubConn® Power Ethernet Circular с числом контактов 13.

Срок поставки: 4-6 недель.

Популярные модели:

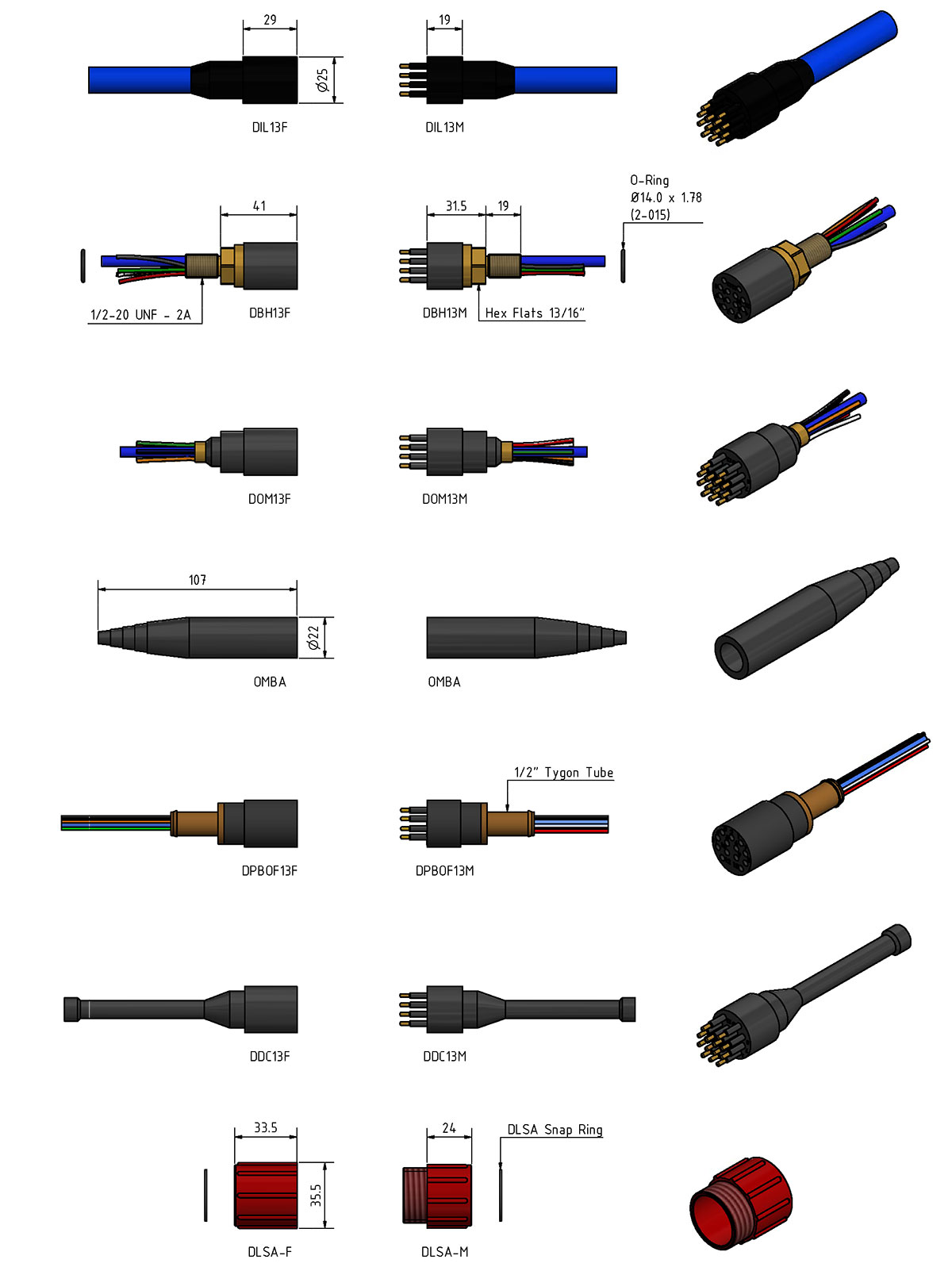

Изображения

SubConn® Power Ethernet Circular 13 контактов SubConn® Power Ethernet Circular 13 контактов

Технические характеристики

Спецификации разъема
Допустимое напряжение 600 В AC
Допустимое напряжение через линии данных 250 В AC
Допустимые ток через линии питания 4 А на контакт (максимум 16 А через разъем)
Скорость передачи данных 1 ГБит/с (до 75 метров кабеля)
Сопротивление изоляции > 200 МОм
Сопротивление контакт < 0.01 Ом
Количество сочленений в воде > 500
Рабочая температура (в воде) от -4 до 60°C
Рабочая температура (на воздухе) от -40 до 60°C
Темпратура хранения от -40 до 60°C
Рабочая глубина до 600 бар, 8700 psi
Рабочая глубина (неметаллический корпус) до 300 бар, 4350 psi
Спецификации материала
Корпус разъема Хлоропреновый каучук
Корпус переборки Латунь, нержавеющая сталь, титан, анодированный алюминий или неметаллический корпус
Контакты Сокеты - позолоченная латунь UNS-C36000
Пины - позолоченная медь
Уплотнительные кольца Нитрил
Фиксирующие гайки Полиацеталь POM
Стопорные кольца для гаек Нержавеющая сталь AISI 302
Проводник кабельной части (100 см) 4 пары 24 AWG, 0.2 mm2 полиуретан
Проводники питания - 4 х 18 AWG, 0.8 mm2
Экран: луженая медь
Проводник блочной части (100 см) CAT 5E патч корд, 5 х 20 AWG, 0.5 mm2, цветные провода, включая разъем RJ45 (не установлен)
Цветовая кодировка проводов 1 - черный
2 - экран (оранжевый провод на блочном разъеме)
3 - белый
4 - коричневый
5 - коричнево-белый
6 - синий
7 - сине-белый
8 - оранжевый
9 - оранжево-белый
10 - зеленый
11 - зелено-белый
12 - красный
13 - зеленый
Номинальный внешний диаметр кабеля Полиуретановый кабель, 13.97 мм
Дополнительная информация
Особенности поставки Возможна поставка гаек и шайб из нержавеющей стали AISI 316 или латуни UNS-C36000
Возможна поставка установочных винтов из нержавеющей стали AISI 316 или латуни UNS-C36000

Информация для заказа
