Герморазъемы Low Profile 3 и 4 контактные

Герморазъемы Low Profile 3 и 4 контактные

Группа разъемов серии SubConn® Low Profile с числом контактов 3 и 4.

Срок поставки: 4-6 недель.

Популярные модели: LPIL3F, LPIL4F, LPIL3M, LPIL4M, LPBH3F, LPBH4F, LPBH3M, LPBH4M, LPDC3F, LPDC4F, LPDC3M, LPDC4M, LPA

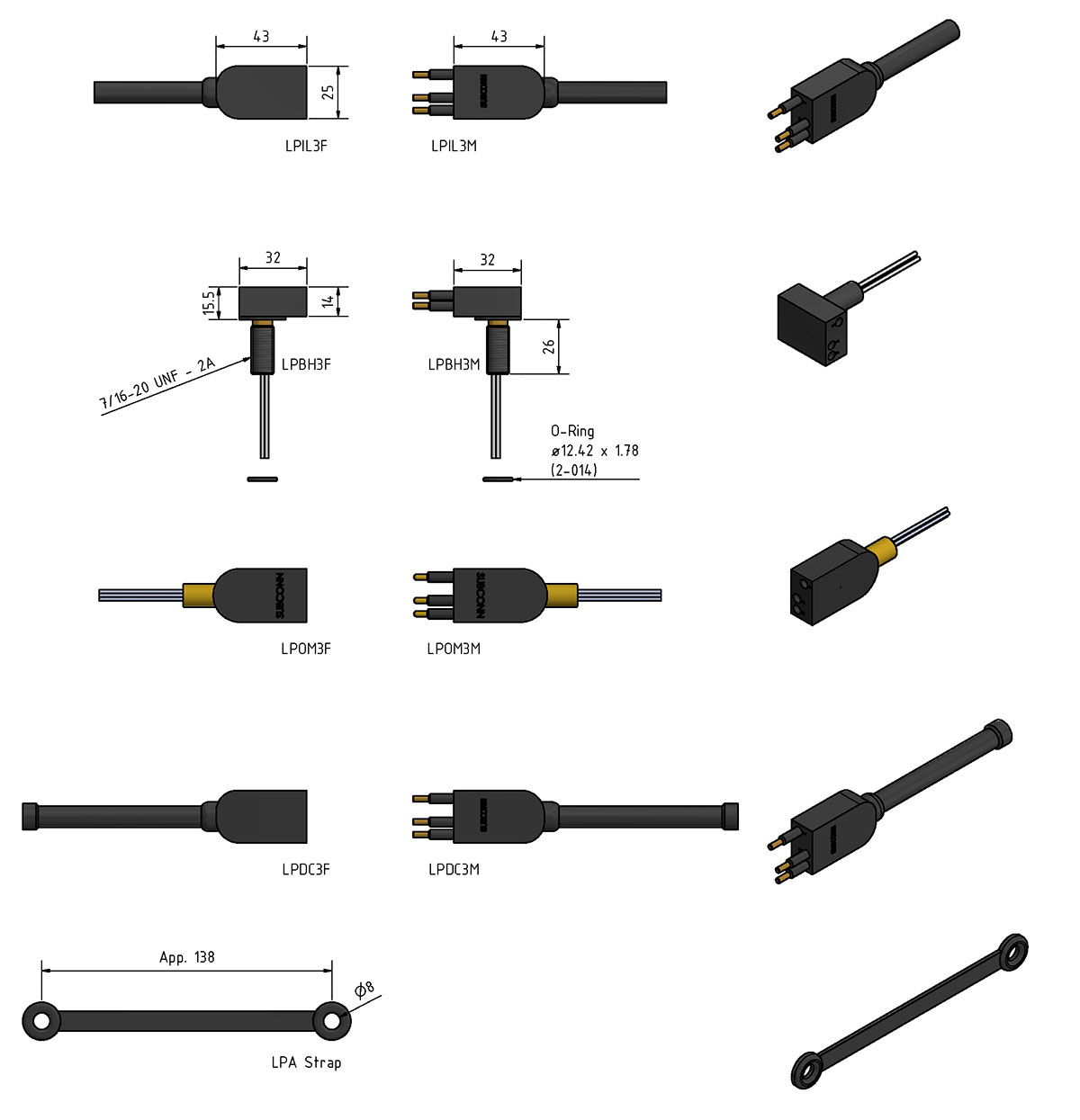

Изображения

Герморазъемы Low Profile 3 и 4 контактные Герморазъемы Low Profile 3 и 4 контактные

Технические характеристики

Спецификации разъема
Допустимое напряжение 600 В AC
Допустимый ток через 3-контактный разъем 10 А на контакт (максимально 30 А через весь разъем)
Допустимый ток через 4-контактный разъем 10 А на контакт (максимально 40 А через весь разъем)
Сопротивление изоляции > 200 МОм
Сопротивление контакт < 0.01 Ом
Количество сочленений в воде > 500
Рабочая температура (в воде) от -4 до 60°C
Рабочая температура (на воздухе) от -40 до 60°C
Темпратура хранения от -40 до 60°C
Рабочая глубина до 700 бар, 10000 psi
Рабочая глубина (неметаллический корпус) до 300 бар, 4350 psi
Спецификации материала
Корпус разъема Хлоропреновый каучук
Корпус переборки Латунь, нержавеющая сталь, титан, анодированный алюминий или пластик
Контакты Позолоченная латунь UNS-C36000
Уплотнительный кольца Нитрил
Стяжки Хлоропреновый каучук
Проводник кабельного разъема 16 AWG 1.34 mm2 хлоропреновый каучук
Проводник блочной части (30 см) 18 AWG 1.0 mm2 цветной политетрафторэтилен
Цветовая кодировка проводников 1 - черный
2 - белый
3 - красный
4 - зеленый
(для 3-контактного разъема: 1 - черный, 2 - белый, 3 - зеленый)
Номинальный внешний диаметр кабеля Кабель с 3 проводниками - 9.8 мм
Кабель с 4 проводниками - 10.4 мм
Дополнительная информация
Особенности поставки Возможна поставка гаек и шайб из нержавеющей стали AISI 316 или латуни UNS-C36000

Информация для заказа

  • LPILxF - Кабельная розетка, 60 см (x - число контактов: 3, 4)
  • LPILxM - Кабельная вилка, 60 см (x - число контактов: 3, 4)
  • LPBHxF - Блочная розетка (x - число контактов: 3, 4)
  • LPBHxM - Блочная вилка (x - число контактов: 3, 4)
  • LPDCxF - Заглушка розетка (x - число контактов: 3, 4)
  • LPDCxM - Заглушка вилка (x - число контактов: 3, 4)
  • LPA Strap - LPA стяжка
