Герморазъемы Low Profile 7 контактные

Группа разъемов серии SubConn® Low Profile с числом контактов 7.

Популярные модели: LPIL7F, LPIL7M, LPBH7F, LPBH7M, LPDC7F, LPDC7M, LPA.

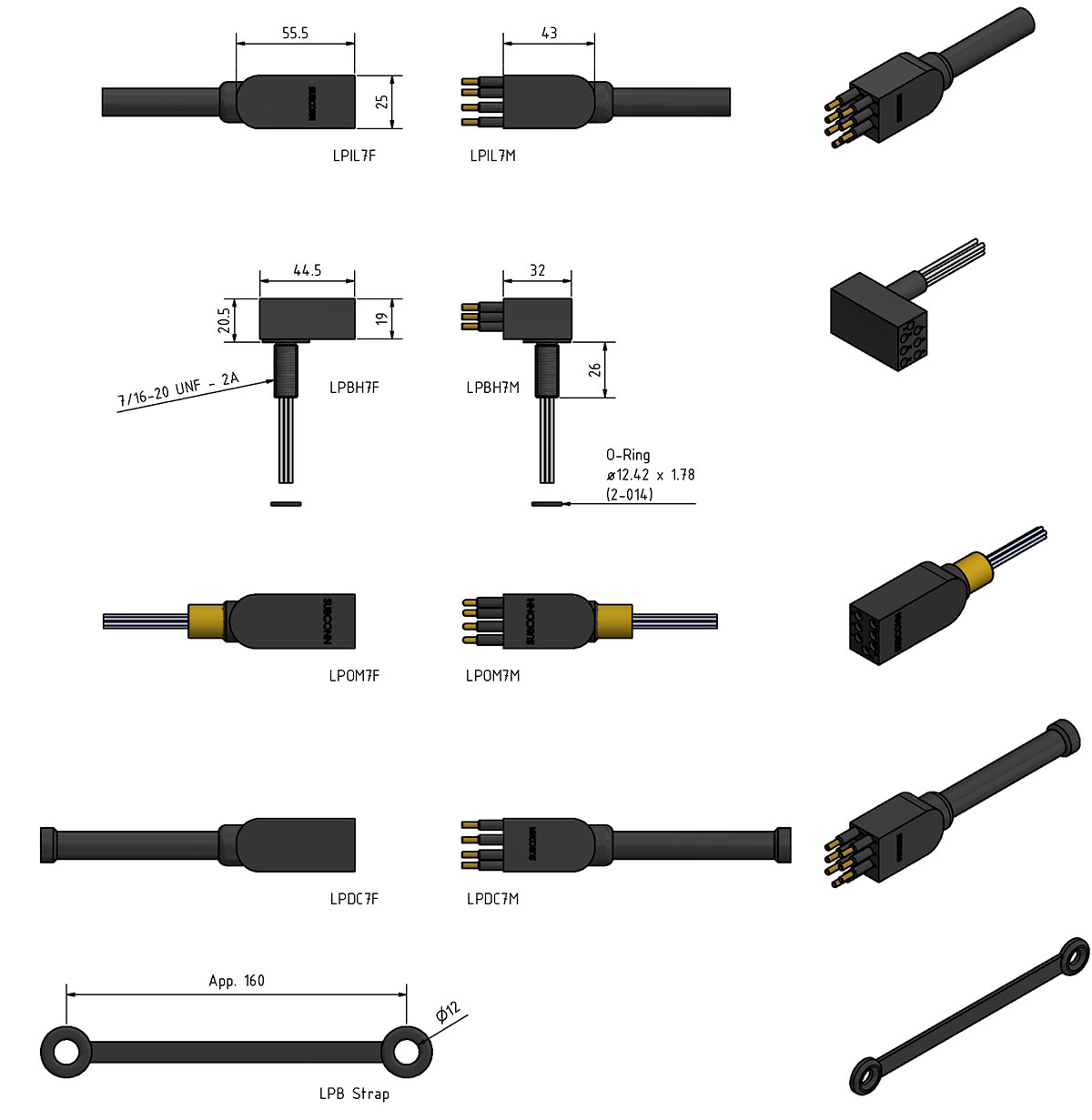

Изображения

Технические характеристики

Спецификации разъема
Допустимое напряжение	600 В AC
Допустимый ток	10 А на контакт (максимально 40 А через весь разъем)
Сопротивление изоляции	> 200 МОм
Сопротивление контакт	< 0.01 Ом
Количество сочленений в воде	> 500
Рабочая температура (в воде)	от -4 до 60°C
Рабочая температура (на воздухе)	от -40 до 60°C
Темпратура хранения	от -40 до 60°C
Рабочая глубина	до 700 бар, 10000 psi
Рабочая глубина (неметаллический корпус)	до 300 бар, 4350 psi
Спецификации материала
Корпус разъема	Хлоропреновый каучук
Контакты	Позолоченная латунь UNS-C36000
Уплотнительные кольца	Нитрил
Фиксирующие стяжки	Хлоропреновый каучук
Проводник кабельного разъема	16 AWG 1.34 mm² хлоропреновый каучук
Проводник блочной части (30 см)	18 AWG 1.0 mm² цветной политетрафторэтилен
Цветовая кодировка проводников	1 - черный 2 - красный 3 - синий 4 - оранжевый 5 - желтый 6 - синий 7 - бело-черный
Номинальный внешний диаметр кабеля	Кабель с 7 проводниками - 13.2 мм
Дополнительная информация
Особенности поставки	Возможна поставка гаек и шайб из нержавеющей стали AISI 316 или латуни UNS-C36000

Информация для заказа

LPIL7F - Кабельная розетка, 7 контактов, 60 см
LPIL7M - Кабельная вилка, 7 контактов, 60 см
LPBH7F - Блочная розетка, 7 контактов
LPBH7M - Блочная вилка, 7 контактов
LPDC7F - Заглушка розетка, 7 контактов
LPDC7M - Заглушка вилка, 7 контактов
LPA Strap - LPA стяжка
