Герморазъемы серии Low Profile 9 контактные

Герморазъемы серии Low Profile 9 контактные

Группа разъемов серии SubConn® Low Profile с числом контактов 9.

Срок поставки: 4-6 недель.

Популярные модели: LPIL9F, LPIL9M, LPBH9F, LPBH9M, LPDC9F, LPDC9M, LPA.

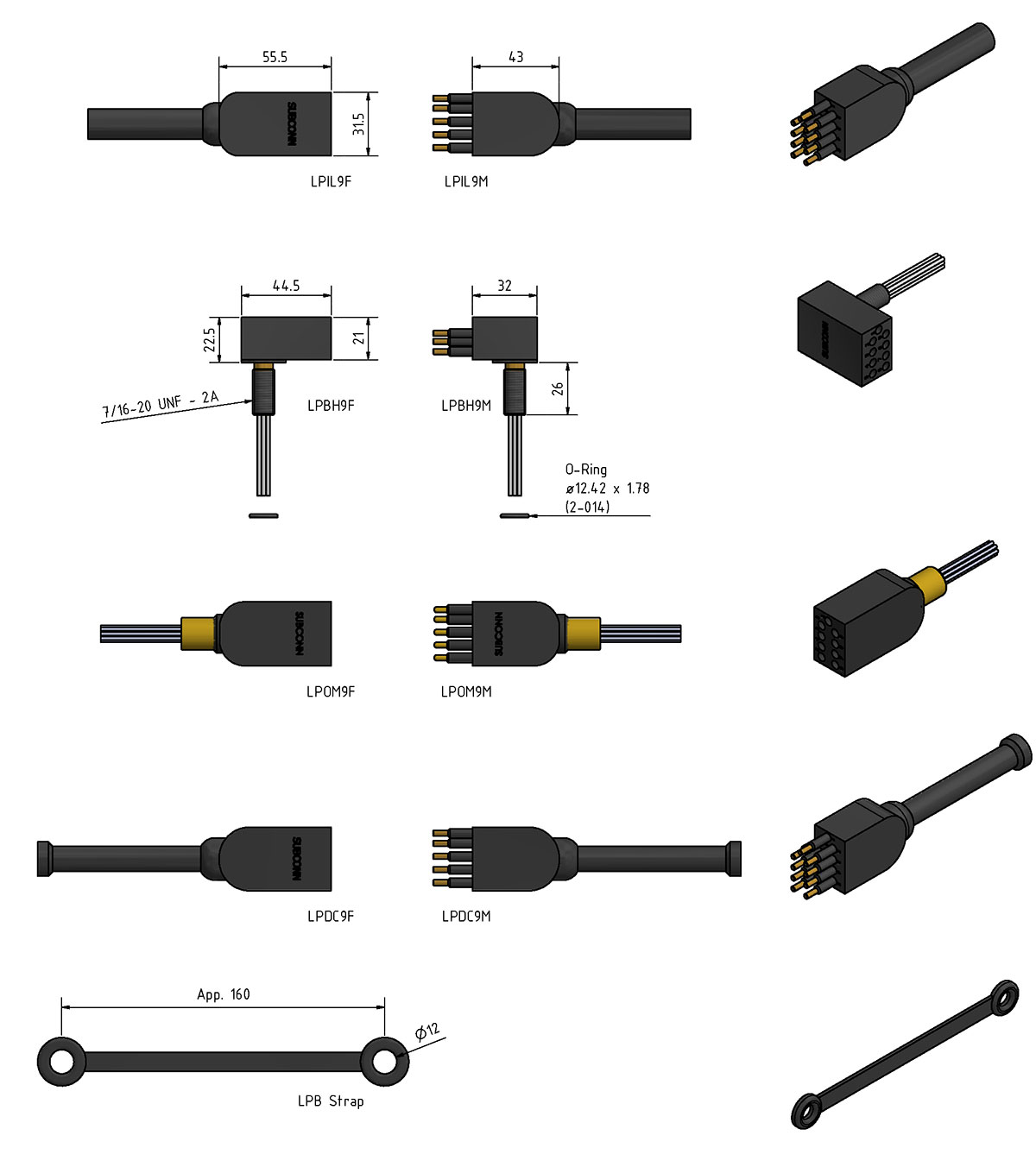

Изображения

Герморазъемы серии Low Profile 9 контактные Герморазъемы серии Low Profile 9 контактные

Технические характеристики

Спецификации разъема
Допустимое напряжение 600 В AC
Допустимый ток 10 А на контакт (максимально 40 А через весь разъем)
Сопротивление изоляции > 200 МОм
Сопротивление контакт < 0.01 Ом
Количество сочленений в воде > 500
Рабочая температура (в воде) от -4 до 60°C
Рабочая температура (на воздухе) от -40 до 60°C
Темпратура хранения от -40 до 60°C
Рабочая глубина до 700 бар, 10000 psi
Рабочая глубина (неметаллический корпус) до 300 бар, 4350 psi
Спецификации материала
Корпус разъема Хлоропреновый каучук
Контакты Позолоченная латунь UNS-C36000
Уплотнительные кольца Нитрил
Фиксирующие стяжки Хлоропреновый каучук
Проводник кабельного разъема 16 AWG 1.34 mm2 хлоропреновый каучук
Проводник блочной части (30 см) 18 AWG 1.0 mm2 цветной политетрафторэтилен
Цветовая кодировка проводников 1 - черный
2 - красный
3 - синий
4 - оранжевый
5 - желтый
6 - синий
7 - бело-черный
8 - красно-черный
9 - зелено-черный
Номинальный внешний диаметр кабеля Кабель с 9 проводниками - 15.0 мм
Дополнительная информация
Особенности поставки Возможна поставка гаек и шайб из нержавеющей стали AISI 316 или латуни UNS-C36000

Информация для заказа

  • LPIL9F - Кабельная розетка, 9 контактов, 60 см
  • LPIL9M - Кабельная вилка, 9 контактов, 60 см
  • LPBH9F - Блочная розетка, 9 контактов
  • LPBH9M - Блочная вилка, 9 контактов
  • LPDC9F - Заглушка розетка, 9 контактов
  • LPDC9M - Заглушка вилка, 9 контактов
  • LPA Strap - LPA стяжка
