Герморазъемы Low Profile Micro 3 контактные

Герморазъемы Low Profile Micro 3 контактные

Группа разъемов серии SubConn® Low Profile Micro с числом контактов 3.

Популярные модели: MCLPIL3F, MCLPIL3M, MCLPBH3F, MCLPBH3M, MCLPDC3F, MCLPDC3M.

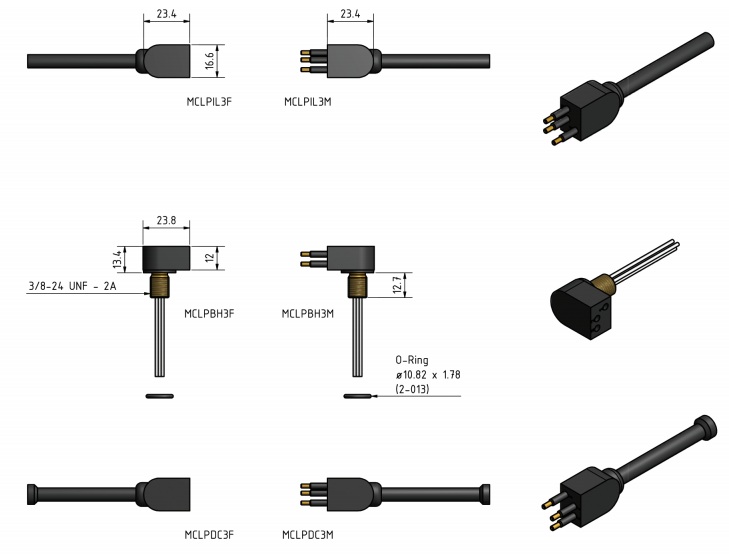

Изображения

Герморазъемы Low Profile Micro 3 контактные Герморазъемы Low Profile Micro 3 контактные

Технические характеристики

Спецификации разъема
Допустимое напряжение 300 В AC
Допустимый ток 5 А на контакт (максимально 10 А через весь разъем)
Сопротивление изоляции > 200 МОм
Сопротивление контакт < 0.01 Ом
Количество сочленений в воде > 500
Рабочая температура (в воде) от -4 до 60°C
Рабочая температура (на воздухе) от -40 до 60°C
Темпратура хранения от -40 до 60°C
Рабочая глубина до 700 бар, 10000 psi
Рабочая глубина (неметаллический корпус) до 300 бар, 4350 psi
Спецификации материала
Корпус разъема Хлоропреновый каучук
Контакты Сокеты - позолоченная латунь UNS-C36000
Пины - позолоченная медь
Уплотнительные кольца Нитрил
Фиксирующие стяжки Отсутствуют
Проводник кабельной части (60 см) 20 AWG 0.5 mm2 хлоропреновый каучук
Проводник блочной части (30 см) 20 AWG 0.5 mm2 цветной политетрафторэтилен
Цветовая кодировка проводников 1 - черный
2 - белый
3 - красный
Номинальный внешний диаметр кабеля Кабель с 3 проводниками - 8.4 мм
Дополнительная информация
Особенности поставки Возможна поставка гаек и шайб из нержавеющей стали AISI 316 или латуни UNS-C36000

Информация для заказа

  • MCLPIL3F - Кабельная розетка, 3 контактов, 60 см
  • MCLPIL3M - Кабельная вилка, 3 контактов, 60 см
  • MCLPBH3F - Блочная розетка, 3 контактов
  • MCLPBH3M - Блочная вилка, 3 контактов
  • MCLPDC3F - Заглушка розетка, 3 контактов
  • MCLPDC3M - Заглушка вилка, 3 контактов
