SubConn® Metal Shell 2000 2,3,4 и Micro 10 и 12 контактов

Группа разъемов серии SubConn® Metal Shell 2000 с числом контактов 2, 3, 4 и группа Micro с числом контактов 10 и 12.

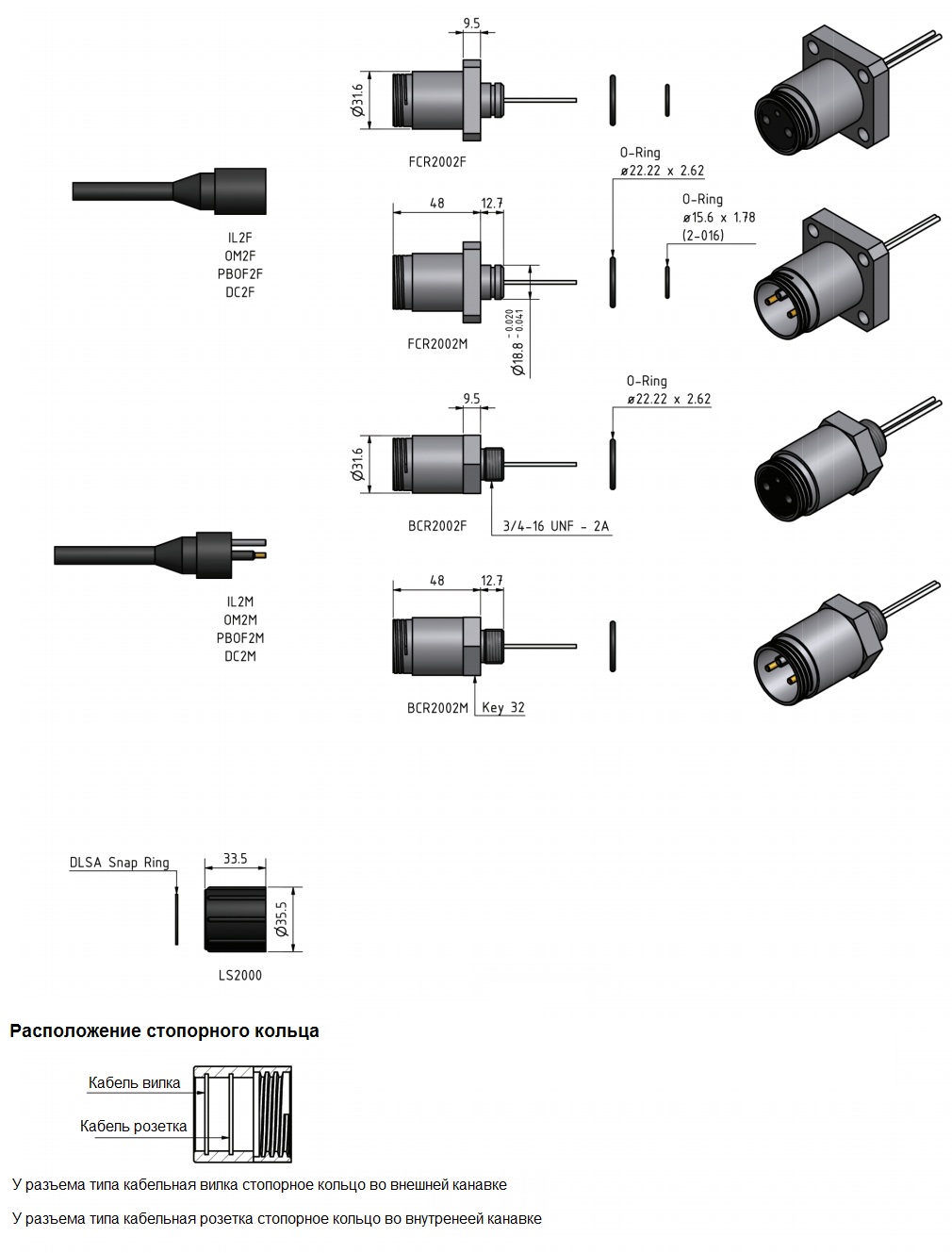

Изображения

Технические характеристики

Спецификации разъема
Допустимое напряжение для 2, 3 и 4 контактных разъемов	600 В AC
Допустимое напряжение для 10 и 12 контактных разъемов	300 В AC
Допустимый ток через 2, 3 и 4-контактные разъемы	10 А на контакт (максимум 30 А через весь разъем)
Ток через 10 и 12-контактные разъемы	5 А на контакт (максимум 30 А через весь разъем)
Сопротивление изоляции	> 200 МОм
Сопротивление контакт	< 0.01 Ом
Количество сочленений в воде	> 500
Рабочая температура (в воде)	от -4 до 60°C
Рабочая температура (на воздухе)	от -40 до 60°C
Темпратура хранения	от -40 до 60°C
Рабочая глубина	до 700 бар, 10000 psi
Спецификации материала
Корпус разъема	Хлоропреновый каучук
Корпус переборки	Нержавеющая сталь AISI 316 (другие материалы по запросу)
Контакты 2, 3 и 4-пиновых разъемов	Латунь UNS-C36000
Контакты 10 и 12-пиновых разъемов	Сокеты - позолоченная латунь Пины - позолоченная медь
Направляющий контакт	Нержавеющая сталь AISI 303
Уплотнительные кольца	Нитрил
Фиксирующие гайки	Полиацеталь POM
Стопорные кольца для гаек	Нержавеющая сталь AISI 302
Проводник блочной части 2, 3 и 4-контактного разъема (30 см)	18 AWG 1.0 mm² цветной политетрафторэтилен
Проводник кабельной части 10 и 12-контактного разъема (30 см)	20 AWG 0.5 mm² цветной политетрафторэтилен
Дополнительная информация
Особенности поставки	Возможна поставка гаек и шайб из нержавеющей стали AISI 316 или латуни UNS-C36000

Информация для заказа
