Герморазъемы 10, 12 и 16 контактные

Герморазъемы 10, 12 и 16 контактные

Группа разъемов серии SubConn® Circular Micro с числом контактов 10, 12 и 16.

Срок поставки: 4-6 недель.

Популярные модели: MCIL10F, MCIL12F, MCIL16F, MCIL10M, MCIL12M, MCIL16M, MCBH10F, MCBH12F, MCBH16F, MCBH10M, MCBH12M, MCBH16M, MCDC10F, MCDC12F, MCDC16F, MCDC10M, MCDC12M, MCDC16M, DLSA-M, DLSA-F.




Изображения

Герморазъемы 10, 12 и 16 контактные Герморазъемы 10, 12 и 16 контактные

Технические характеристики

Спецификации разъема
Допустимое напряжение 300 В AC
Допустимый ток 5 А на контакт (максимум 30 А на разъем)
Сопротивление изоляции > 200 МОм
Сопротивление контакт < 0.01 Ом
Количество сочленений в воде > 500
Рабочая температура (в воде) от -4 до 60°C
Рабочая температура (на воздухе) от -40 до 60°C
Темпратура хранения от -40 до 60°C
Рабочая глубина до 700 бар, 10000 psi
Рабочая глубина (пластиковый корпус) до 300 бар, 4350 psi
Спецификации материала
Корпус разъема Хлоропреновый каучук
Корпус переборки Латунь, нержавеющая сталь, титан, анодированный алюминий или пластик
Контакты Позолоченная латунь UNS-C36000
Уплотнительные кольца Нитрил
Фиксирующие гайки Полиацеталь POM
Стопорные кольца для гаек Нержавеющая сталь AISI 302
Проводник кабельного разъема (60 см) 20 AWG 0.5 mm2 хлоропреновый каучук
Проводник блочной части (30 см) 20 AWG 0.5 mm2 цветной политетрафторэтилен
Цветовая кодировка проводников 1 - черный
2 - белый
3 - красный
4 - зеленый
5 - оранжевый
6 - синий
7 - бело-черный
8 - красно-черный
9 - зелено-черный
10 - оранжево-черный
11 - сине-черный
12 - черно-белый
13 - красно-белый
14 - зелено-белый
15 - сине-белый
16 - черно-красный
Номинальный внешний диаметр кабеля Кабель с 10 проводниками - 10.3 мм
Кабель с 12 проводниками - 11.0 мм
Кабель с 16 проводниками - 12.0 мм
Дополнительная информация
Особенности поставки Возможна поставка гаек и шайб из нержавеющей стали AISI 316 или латуни UNS-C36000

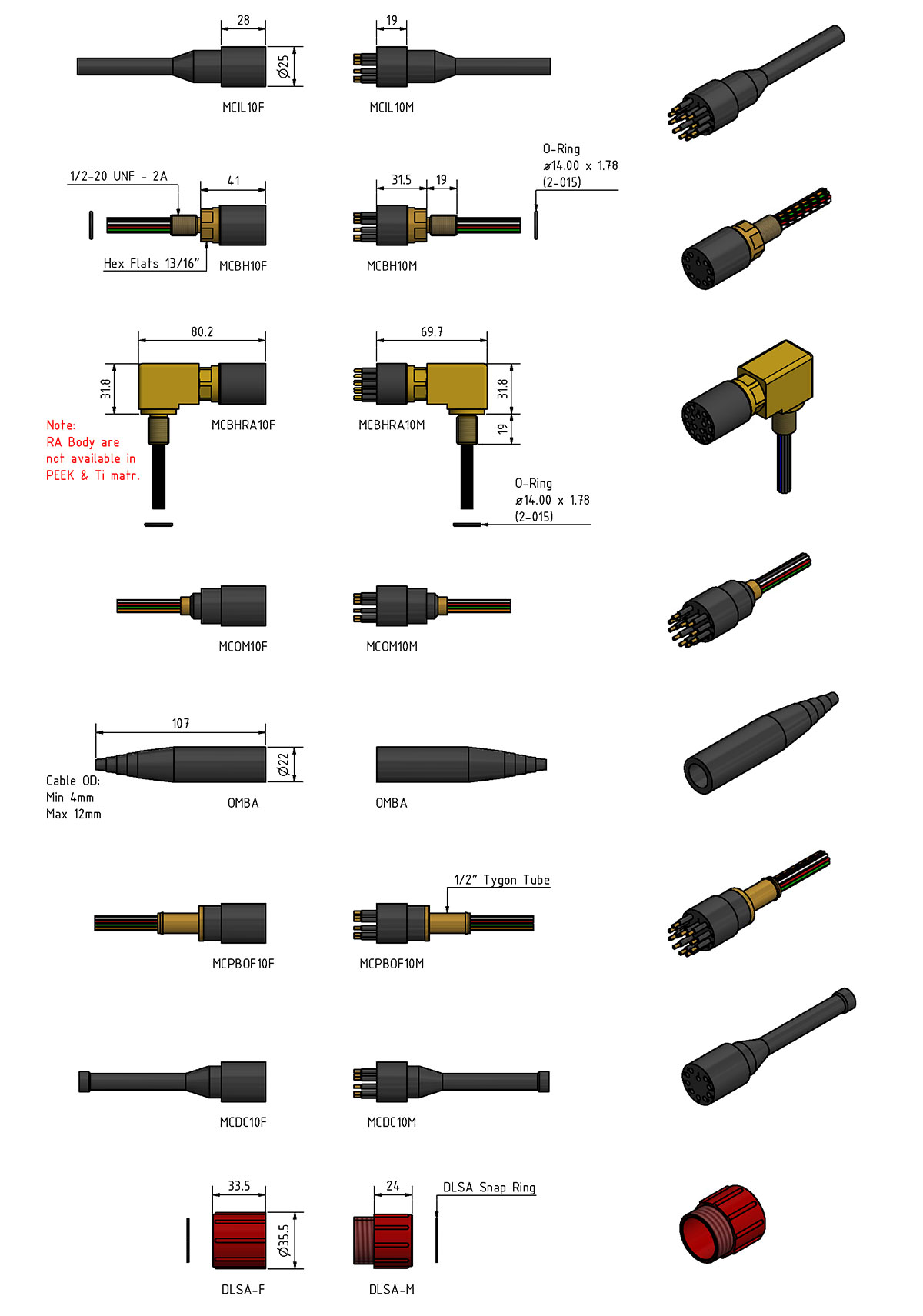

Информация для заказа

  • MCILxF - Кабельная розетка, 60 см (x - число контактов: 10, 12, 16)
  • MCILxМ - Кабельная вилка, 60 см (x - число контактов: 10, 12, 16)
  • MCBHxF - Блочная розетка прямая, латунь (x - число контактов: 10, 12, 16)
  • MCBHxM - Блочная вилка прямая, латунь (x - число контактов: 10, 12, 16)
  • MCBHxFSS - Блочная розетка прямая, нержавеющая сталь (x - число контактов: 10, 12, 16)
  • MCBHxMSS - Блочная вилка прямая, нержавеющая сталь (x - число контактов: 10, 12, 16)
  • MCBHxFAS - Блочная розетка прямая, анодированный алюминий (x - число контактов: 10, 12, 16)
  • MCBHxMAS - Блочная вилка прямая, анодированный алюминий (x - число контактов: 10, 12, 16)
  • MCBHxFTI - Блочная розетка прямая, титан (x - число контактов: 10, 12, 16)
  • MCBHxMTI - Блочная вилка прямая, титан (x - число контактов: 10, 12, 16)
  • MCBHxFNM - Блочная розетка прямая, пластик (x - число контактов: 10, 12, 16)
  • MCBHxMNM - Блочная вилка прямая, пластик (x - число контактов: 10, 12, 16)
  • MCDCxF - Заглушка розетка (x - число контактов: 10, 12, 16)
  • MCDCxM - Заглушка вилка (x - число контактов: 10, 12, 16)
  • DLSA-F - Фиксирующая гайка с внутренней резьбой
  • DLSA-M - Фиксирующая гайка с внешней резьбой
