Герморазъемы 2,3,4,5,6,8 контактные и G2 - 2,3,4 контактные

Герморазъемы 2,3,4,5,6,8 контактные и G2 - 2,3,4 контактные

Группа разъемов серии SubConn® Circular Micro с числом контактов 2,3,4,5,6,8 и G2 - 2,3,4.

Срок поставки: 4-6 недель. Имеются в наличии 2 и 3-контактные разъемы.

Популярные модели: MCIL2F, MCIL3F, MCIL4F, MCIL5F, MCIL6F, MCIL8F, MCIL2M, MCIL3M, MCIL4M, MCIL5M, MCIL6M, MCIL8M, MCBH2F, MCBH3F, MCBH4F, MCBH5F, MCBH6F, MCBH8F, MCBH2M, MCBH3M, MCBH4M, MCBH5M, MCBH6M, MCBH8M, MCDC2F, MCDC3F, MCDC4F, MCDC5F, MCDC6F, MCDC8F, MCDC2M, MCDC3M, MCDC4M, MCDC5M, MCDC6M, MCDC8M, MCDLS-F, MCDLS-M.




Изображения

Герморазъемы 2,3,4,5,6,8 контактные и G2 - 2,3,4 контактные Герморазъемы 2,3,4,5,6,8 контактные и G2 - 2,3,4 контактные

Технические характеристики

Спецификации разъема
Допустимое напряжение 300 В AC
Ток через 2, 3 и 4-контактные разъемы 10 А на контакт (максимум 20 А через весь разъем)
Ток через 5,6 и 8-контактные разъемы 5 А на контакт (максимум 20 А через весь разъем)
Ток через 2,3 и 4-контактные разъемы группы G2 5 А на контакт (максимум 20 А через весь разъем)
Сопротивление изоляции > 200 МОм
Сопротивление контакт < 0.01 Ом
Количество сочленений в воде > 500
Рабочая температура (в воде) от -4 до 60°C
Рабочая температура (на воздухе) от -40 до 60°C
Темпратура хранения от -40 до 60°C
Рабочая глубина до 700 бар, 10000 psi
Рабочая глубина (пластиковый корпус) до 300 бар, 4350 psi
Спецификации материала
Корпус разъема Хлоропреновый каучук
Корпус переборки Латунь, нержавеющая сталь, титан, анодированный алюминий или пластик
Контакты 2, 3 и 4-контактных разъемов Позолоченная латунь UNS-C36000
Контакты 5, 6, 8 и 2, 3 и 4-контактных разъемов G2 Сокеты из позолоченной латуни UNS C36000
Контакты вилки из позолоченной меди
Направляющий контакт Нержавеющая сталь AISI 303
Уплотнительные кольца Нитрил
Фиксирующие гайки ABS
Стопорные кольца для гаек Нержавеющая сталь AISI 302
Проводник кабельной части 2, 3 и 4-контактного разъема (60 см) 18 AWG 1.0 mm2 хлоропреновый каучук
Проводник кабельной части 5, 6 и 8-контактного разъема (60 см) 20 AWG 0.5 mm2 хлоропреновый каучук
Проводник кабельной части 2, 3 и 4-контактного разъема G2 (60 см) 20 AWG 0.5 mm2 хлоропреновый каучук
Проводник блочной части 2, 3 и 4-контактного разъема (30 см) 20 AWG 0.5 mm2 цветной политетрафторэтилен
Проводник блочной части 5, 6 и 8-контактного разъема (30 см) 22 AWG 0.32 mm2 цветной политетрафторэтилен
Проводник блочной части 2, 3 и 4-контактного разъема G2 (30 см) 20 AWG 0.5 mm2 цветной политетрафторэтилен

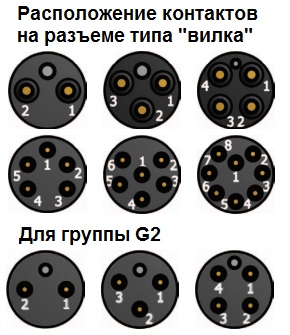

Цветовая кодировка проводников 1 - черный
2 - белый
3 - красный
4 - зеленый
5 - оранжевый
6 - синий
7 - бело-черный
8 - красно-черный
(для 3-контактного разъема: 1 - черный, 2 - белый, 3 - зеленый)
(для 3-контактного разъема G2: 1 - черный, 2 - белый, 3 - красный)
Номинальный внешний диаметр кабеля Кабель с 2 проводниками - 8.6 мм
Кабель с 3 проводниками - 9.1 мм
Кабель с 4 проводниками - 9.8 мм
Кабель с 5 проводниками - 7.9 мм
Кабель с 6 проводниками - 8.0 мм
Кабель с 8 проводниками - 9.2 мм
Кабель G2 с 2 проводниками - 6.1 мм
Кабель G2 с 3 проводниками - 6.4 мм
Кабель G2 с 4 проводниками - 6.6 мм
Дополнительная информация
Особенности поставки Возможна поставка гаек и шайб из нержавеющей стали AISI 316 или латуни UNS-C36000

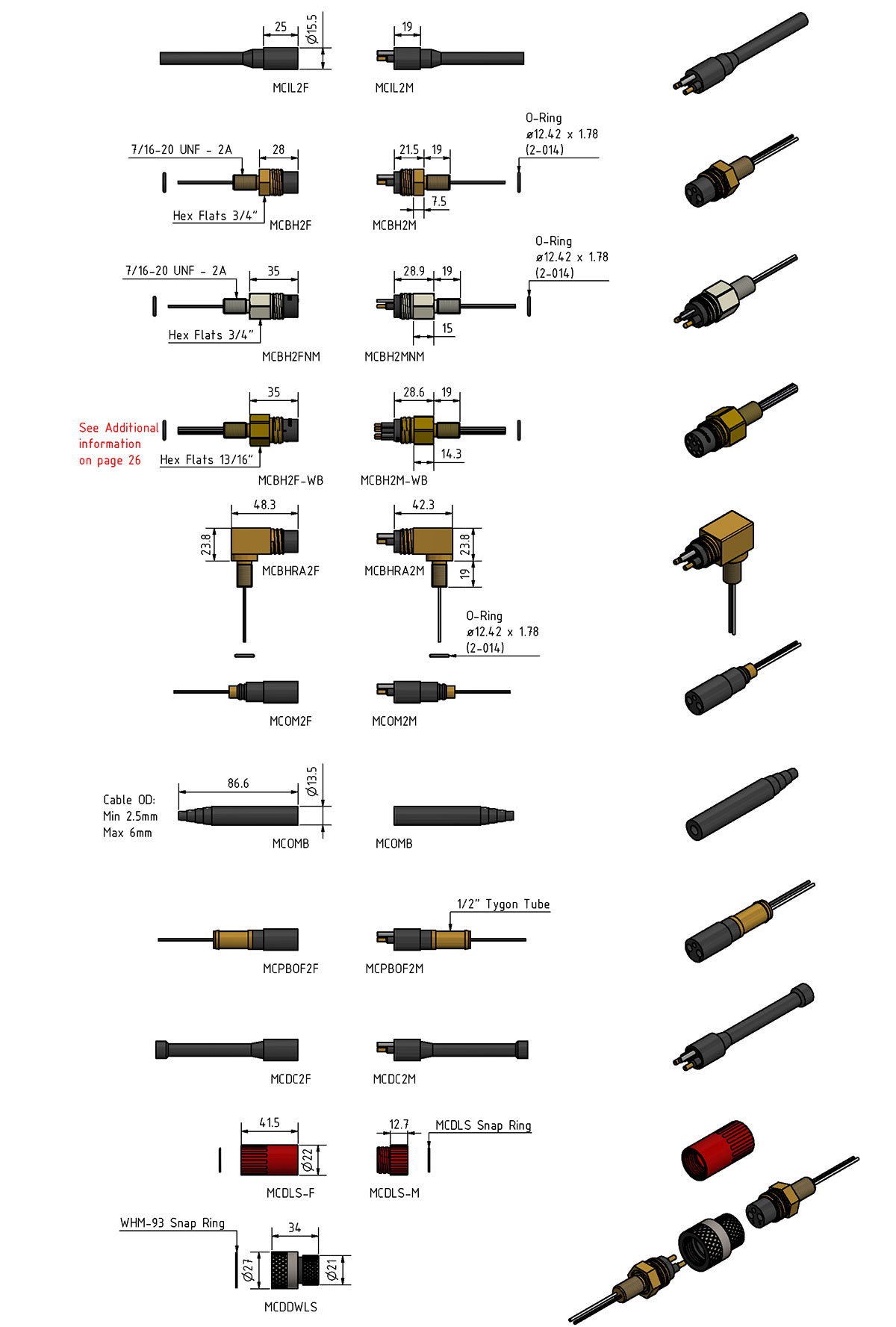

Информация для заказа

  • MCILxF - Кабельная розетка, 60 см (x - число контактов: 2,3,4,5,6,8)
  • MCILxМ - Кабельная вилка, 60 см (x - число контактов: 2,3,4,5,6,8)
  • MCBHxF - Блочная розетка прямая, латунь (x - число контактов: 2,3,4,5,6,8)
  • MCBHxM - Блочная вилка прямая, латунь (x - число контактов: 2,3,4,5,6,8)
  • MCBHxFSS - Блочная розетка прямая, нержавеющая сталь (x - число контактов: 2,3,4,5,6,8)
  • MCBHxMSS - Блочная вилка прямая, нержавеющая сталь (x - число контактов: 2,3,4,5,6,8)
  • MCBHxFAS - Блочная розетка прямая, анодированный алюминий (x - число контактов: 2,3,4,5,6,8)
  • MCBHxMAS - Блочная вилка прямая, анодированный алюминий (x - число контактов: 2,3,4,5,6,8)
  • MCBHxFTI - Блочная розетка прямая, титан (x - число контактов: 2,3,4,5,6,8)
  • MCBHxMTI - Блочная вилка прямая, титан (x - число контактов: 2,3,4,5,6,8)
  • MCBHxFNM - Блочная розетка прямая, пластик (x - число контактов: 2,3,4,5,6,8)
  • MCBHxMNM - Блочная вилка прямая, пластик (x - число контактов: 2,3,4,5,6,8)
  • MCBHRAxF - Блочная розетка угловая, латунь (x - число контактов: 2,3,4,5,6,8)
  • MCBHRAxM - Блочная вилка угловая, латунь (x - число контактов: 2,3,4,5,6,8)
  • MCBHRAxFSS - Блочная розетка угловая, нержавеющая сталь (x - число контактов: 2,3,4,5,6,8)
  • MCBHRAxMSS - Блочная вилка угловая, нержавеющая сталь (x - число контактов: 2,3,4,5,6,8)
  • MCBHRAxFAS - Блочная розетка угловая, анодированный алюминий (x - число контактов: 2,3,4,5,6,8)
  • MCBHRAxMAS - Блочная вилка угловая, анодированный алюминий (x - число контактов: 2,3,4,5,6,8)
  • MCBHRAxFTI - Блочная розетка угловая, титан (x - число контактов: 2,3,4,5,6,8)
  • MCBHRAxMTI - Блочная вилка угловая, титан (x - число контактов: 2,3,4,5,6,8)
  • MCBHRAxFNM - Блочная розетка угловая, пластик (x - число контактов: 2,3,4,5,6,8)
  • MCBHRAxMNM - Блочная вилка угловая, пластик (x - число контактов: 2,3,4,5,6,8)
  • MCDCxF - Заглушка розетка (x - число контактов: 2,3,4,5,6,8)
  • MCDCxM - Заглушка вилка (x - число контактов: 2,3,4,5,6,8)
  • MCDLS-F - Фиксирующая гайка с внутренней резьбой
  • MCDLS-M - Фиксирующая гайка с внешней резьбой
