Герморазъемы 21 контактные

Герморазъемы 21 контактные

Группа разъемов серии SubConn® Circular Micro с числом контактов 21.

Срок поставки: 4-6 недель.

Популярные модели: MCIL21F, MCIL21M, MCBH21F, MCBH21M, MCDC21F, MCDC21M, DLSB-F, DLSB-M.

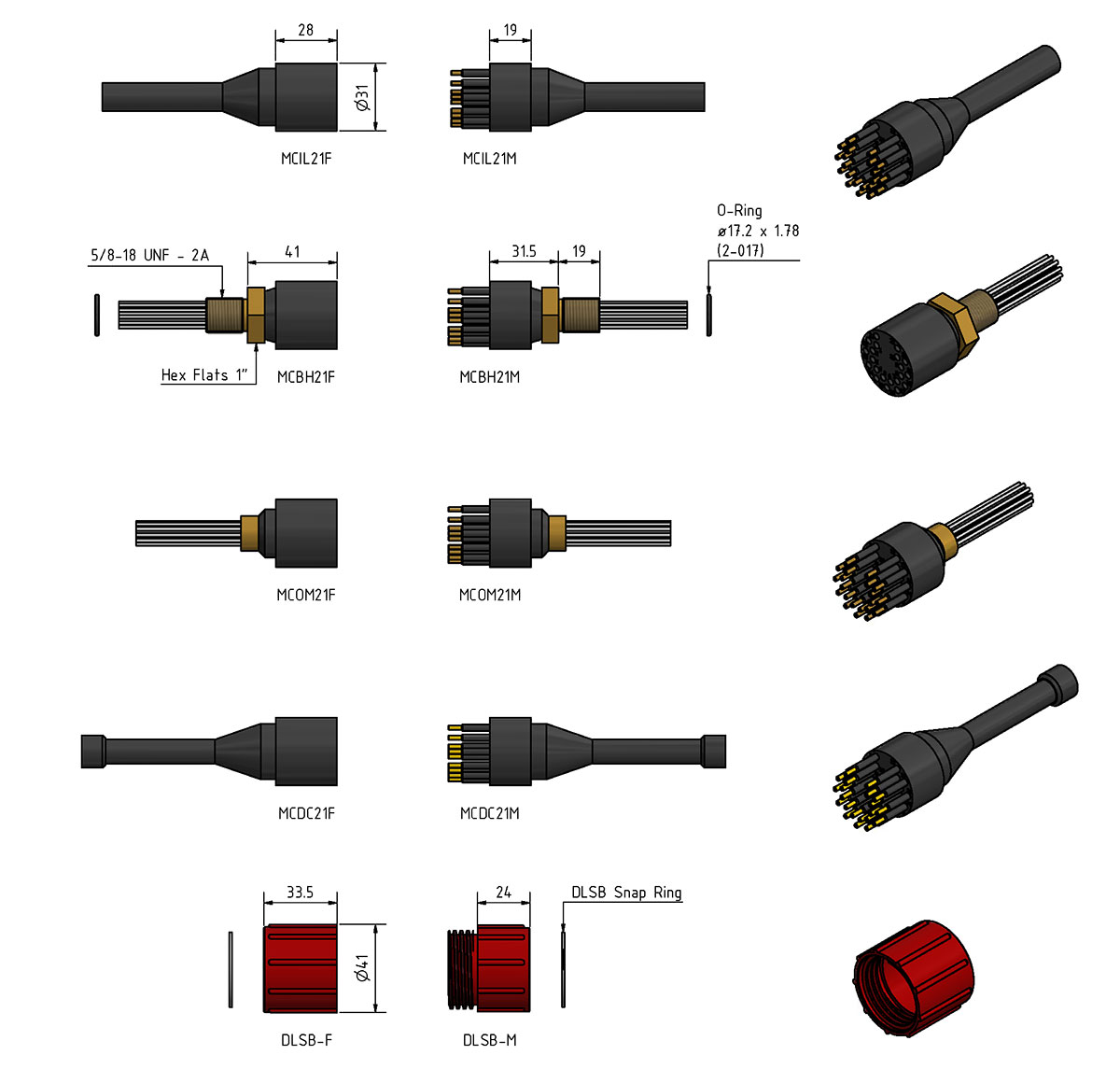

Изображения

Герморазъемы 21 контактные Герморазъемы 21 контактные

Технические характеристики

Спецификации разъема
Допустимое напряжение 300 В AC
Допустимый ток 5 А на контакт (максимум 30 А на разъем)
Сопротивление изоляции > 200 МОм
Сопротивление контакт < 0.01 Ом
Количество сочленений в воде > 500
Рабочая температура (в воде) от -4 до 60°C
Рабочая температура (на воздухе) от -40 до 60°C
Темпратура хранения от -40 до 60°C
Рабочая глубина до 700 бар, 10000 psi
Рабочая глубина (пластиковый корпус) до 300 бар, 4350 psi
Спецификации материала
Корпус разъема Хлоропреновый каучук
Корпус переборки Латунь, нержавеющая сталь, титан, анодированный алюминий или пластик
Контакты Сокеты - позолоченная латунь UNS-C36000
Пины - позолоченная медь
Уплотнительные кольца Нитрил
Фиксирующие гайки Полиацеталь POM
Стопорные кольца для гаек Нержавеющая сталь AISI 302
Проводник кабельного разъема (60 см) 20 AWG 0.5 mm2 хлоропреновый каучук
Проводник блочной части (30 см) 20 AWG 0.5 mm2 цветной политетрафторэтилен
Цветовая кодировка проводников 1-21 бирки с номерами
Номинальный внешний диаметр кабеля Кабель с 21 проводником - 15 мм (21 х 20 AWG)
Дополнительная информация
Особенности поставки Возможна поставка гаек и шайб из нержавеющей стали AISI 316 или латуни UNS-C36000

Информация для заказа

  • MCIL21F - Кабельная розетка, 60 см
  • MCIL21М - Кабельная вилка, 60 см
  • MCBH21F - Блочная розетка прямая, латунь
  • MCBH21M - Блочная вилка прямая, латунь
  • MCBH21FSS - Блочная розетка прямая, нержавеющая сталь
  • MCBH21MSS - Блочная вилка прямая, нержавеющая сталь
  • MCBH21FAS - Блочная розетка прямая, анодированный алюминий
  • MCBH21MAS - Блочная вилка прямая, анодированный алюминий
  • MCBH21FTI - Блочная розетка прямая, титан
  • MCBH21MTI - Блочная вилка прямая, титан
  • MCDC21F - Заглушка розетка
  • MCDC21M - Заглушка вилка
  • DLSB-F - Фиксирующая гайка с внутренней резьбой
  • DLSB-M - Фиксирующая гайка с внешней резьбой
