Герморазъемы 12, 16 и 25 контактные
| |
Группа разъемов серии SubConn® Circular Standard с числом контактов 12, 16 и 25. Популярные модели: IL12F, IL16F, IL25F, IL12M, IL16M, IL25M,
BH12F, BH16F, BH25F, BH12M, BH16M, BH25M, DC12F, DC16F, DC25F,
DC12M, DC16M, DC25M, DLSC-F, DLSC-M |
 |
|
|
| |
Изображения
  Технические характеристики
| Спецификации разъема
| | Допустимое напряжение
| 600 В AC
| | Ток через 12 и 16-контактные разъемы
| 10 А на контакт (максимум 60 А через весь разъем)
| | Ток через 25-контактные разъемы
| 3 контакта питания по 10 А, 22 сигнальных контакта по 5 А (максимум 60 А через весь разъем)
| | Сопротивление изоляции
| > 200 МОм
| | Сопротивление контакт
| < 0.01 Ом
| | Количество сочленений в воде
| > 500
| | Рабочая температура (в воде)
| от -4 до 60°C
| | Рабочая температура (на воздухе)
| от -40 до 60°C
| | Темпратура хранения
| от -40 до 60°C
| | Рабочая глубина 12 и 16 контактных разъемов
| до 1400 бар, 20000 psi
| | Рабочая глубина 25 контактных разъемов
| до 700 бар, 10000 psi
| | Рабочая глубина (неметаллический корпус)
| до 300 бар, 4350 psi
| | Спецификации материала
| | Корпус разъема
| Хлоропреновый каучук
| | Корпус переборки
| Латунь, нержавеющая сталь, титан, анодированный алюминий или пластик
| | Контакты 12 и 16-пиновых разъемов
| Позолоченная латунь UNS-C36000
| | Контакты 25-пиновых разъемов
| Контакты 2, 4 и 6 - позолоченная латунь UNS-C36000
Контакты 1, 3, 5, 7 - 25 - позолоченная медь
| | Уплотнительные кольца
| Нитрил
| | Фиксирующие гайки
| Полиацеталь POM
| | Стопорные кольца для гаек
| Нержавеющая сталь AISI 302
| | Проводник кабельной части 12 и 16-контактных разъемов (60 см)
| 18 AWG 1.0 мм2 хлоропреновый каучук
| | Проводник кабельной части 25-контактных разъемов (60 см)
| 3 x 18 AWG 1.0 мм2, 22 x 20 AWG 0.5 мм2 хлоропреновый каучук
| | Проводник блочной части 12 и 16-контактных разъемов (30 см)
| 18 AWG 1.0 мм2 цветной политетрафторэтилен
| | Проводник блочной части 25-контактных разъемов (30 см)
| 3 x 18 AWG 1.0 мм2, 22 x 22 AWG 0.32 мм2 цветной политетрафторэтилен

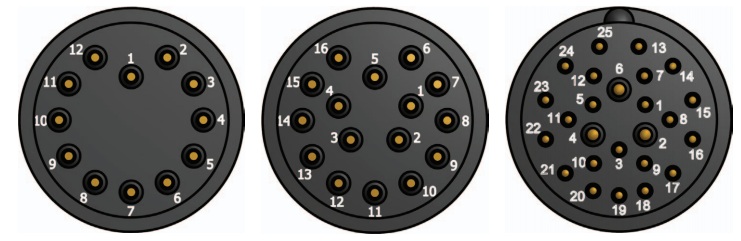

| | Цветовая кодировка проводников
| 1 - черный
2 - белый
3 - красный
4 - зеленый
5 - оранжевый
6 - синий
7 - бело-черный
8 - красно-черный
9 - зелено-черный
10 - оранжево-черный
11 - сине-черный
12 - черно-белый
13 - красно-белый
14 - зелено-белый
15 - сине-белый
16 - черно-красный
(25-контактный разъем - цифровые бирки 1-25)
| | Номинальный внешний диаметр кабеля
| Кабель с 12 проводниками - 15.4 мм
Кабель с 16 проводниками - 17.9 мм
Кабель с 25 проводниками - 15.0 мм
| | Дополнительная информация
| | Особенности поставки
| Возможна поставка гаек и шайб из нержавеющей стали AISI 316 или латуни UNS-C36000 |

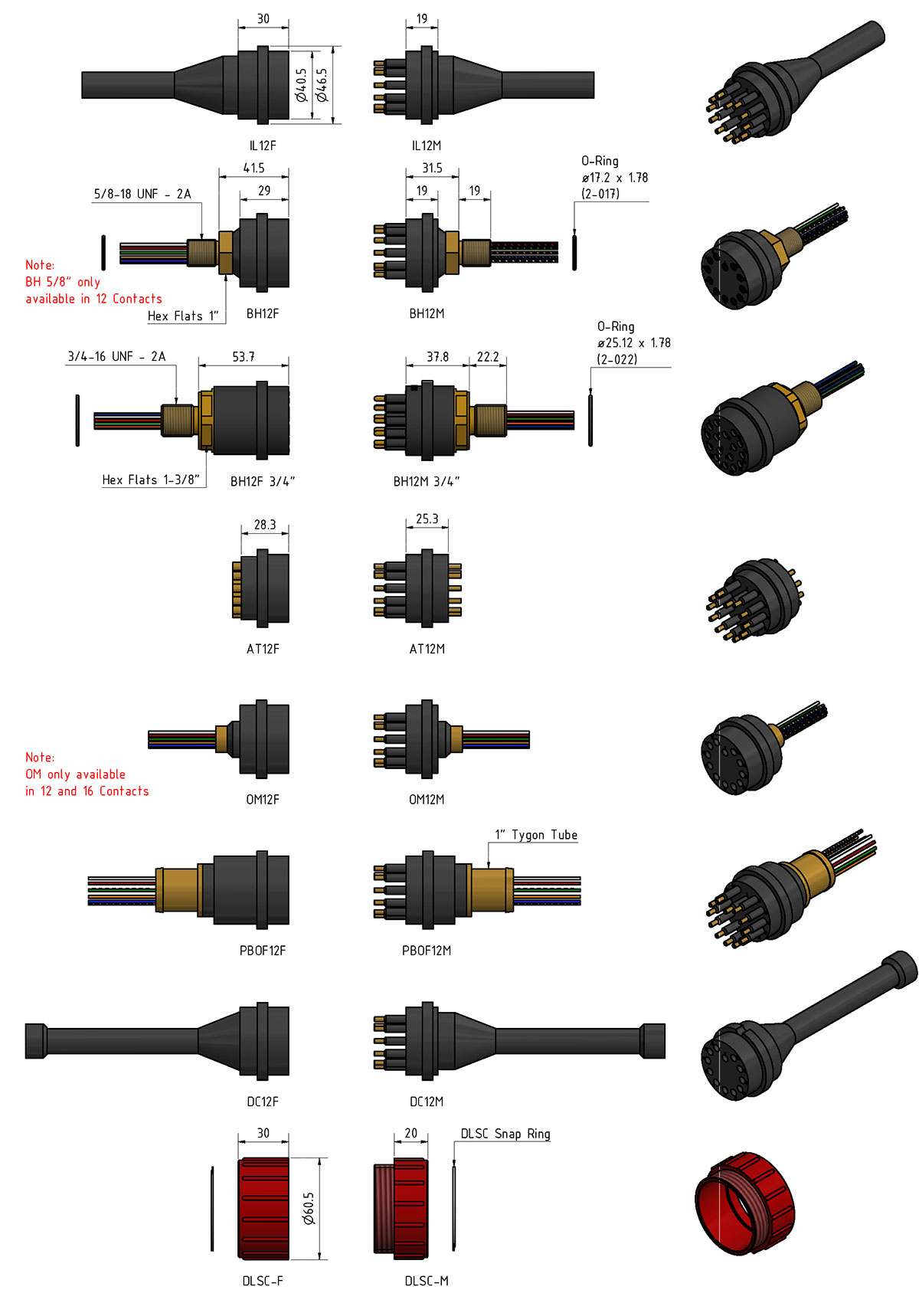

Информация для заказа
- ILxF - Кабельная розетка, 60 см (x - число контактов: 12, 16, 25)
- ILxМ - Кабельная вилка, 60 см (x - число контактов: 12, 16, 25)
- BHxF - Блочная розетка прямая, латунь (x - число контактов: 12, 16, 25)
- BHxM - Блочная вилка прямая, латунь (x - число контактов: 12, 16, 25)
- BHxFSS - Блочная розетка прямая, нержавеющая сталь (x - число контактов: 12, 16, 25)
- BHxMSS - Блочная вилка прямая, нержавеющая сталь (x - число контактов: 12, 16, 25)
- BHxFAS - Блочная розетка прямая, анодированный алюминий (x - число контактов: 12, 16, 25)
- BHxMAS - Блочная вилка прямая, анодированный алюминий (x - число контактов: 12, 16, 25)
- BHxFTI - Блочная розетка прямая, титан (x - число контактов: 12, 16, 25)
- BHxMTI - Блочная вилка прямая, титан (x - число контактов: 12, 16, 25)
- BHxFNM - Блочная розетка прямая, пластик (x - число контактов: 12, 16, 25)
- BHxMNM - Блочная вилка прямая, пластик (x - число контактов: 12, 16, 25)
- DCxF - Заглушка розетка (x - число контактов: 12, 16, 25)
- DCxM - Заглушка вилка (x - число контактов: 12, 16, 25)
- DLSC-F - Фиксирующая гайка с внутренней резьбой
- DLSC-M - Фиксирующая гайка с внешней резьбой
|
|
|
|
|
|
|
|
