Герморазъемы 2, 3, 4 и 5 контактные

Герморазъемы 2, 3, 4 и 5 контактные

Группа разъемов серии SubConn® Circular Standard с числом контактов 2, 3, 4 и 5.

Срок поставки: 4-6 недель.

Популярные модели: IL2F, IL3F, IL4F, IL5F, IL2M, IL3M, IL4M, IL5M, BH2F, BH3F, BH4F, BH5F, BH2M, BH3M, BH4M, BH5M, DC2F, DC3F, DC4F, DC5F, DC2M, DC3M, DC4M, DC5M, DLSA-F, DLSA-M.




Изображения

Герморазъемы 2, 3, 4 и 5 контактные Герморазъемы 2, 3, 4 и 5 контактные

Технические характеристики

Спецификации разъема
Допустимое напряжение 600 В AC
Ток через 2-контактные разъемы 10 А на контакт (максимум 20 А через весь разъем)
Ток через 3,4 и 5-контактные разъемы 10 А на контакт (максимум 30 А через весь разъем)
Сопротивление изоляции > 200 МОм
Сопротивление контакт < 0.01 Ом
Количество сочленений в воде > 500
Рабочая температура (в воде) от -4 до 60°C
Рабочая температура (на воздухе) от -40 до 60°C
Темпратура хранения от -40 до 60°C
Рабочая глубина до 1400 бар, 20000 psi
Рабочая глубина (пластиковый корпус) до 300 бар, 4350 psi
Спецификации материала
Корпус разъема Хлоропреновый каучук
Корпус переборки Латунь, нержавеющая сталь, титан, анодированный алюминий или пластик
Контакты Позолоченная латунь UNS-C36000
Направляющий контакт Нержавеющая сталь AISI 303
Уплотнительные кольца Нитрил
Фиксирующие гайки Полиацеталь POM
Стопорные кольца для гаек Нержавеющая сталь AISI 302
Проводник кабельной части 2, 3 и 4-контактного разъема (60 см) 16 AWG 1.34 mm2 хлоропреновый каучук
Проводник кабельной части 5-контактного разъема (60 см) 18 AWG 1.0 mm2 хлоропреновый каучук
Проводник блочной части разъема (30 см) 18 AWG 1.0 mm2 цветной политетрафторэтилен

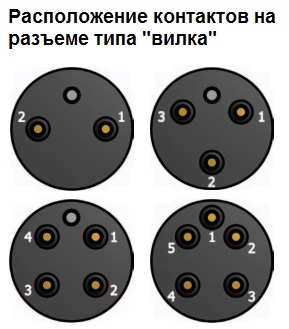

Цветовая кодировка проводников 1 - черный
2 - белый
3 - красный
4 - зеленый
5 - оранжевый
(для 3-контактного разъема: 1 - черный, 2 - белый, 3 - зеленый)
Номинальный внешний диаметр кабеля Кабель с 2 проводниками - 9.3 мм
Кабель с 3 проводниками - 9.8 мм
Кабель с 4 проводниками - 10.4 мм
Кабель с 5 проводниками - 11.8 мм
Дополнительная информация
Особенности поставки Возможна поставка гаек и шайб из нержавеющей стали AISI 316 или латуни UNS-C36000

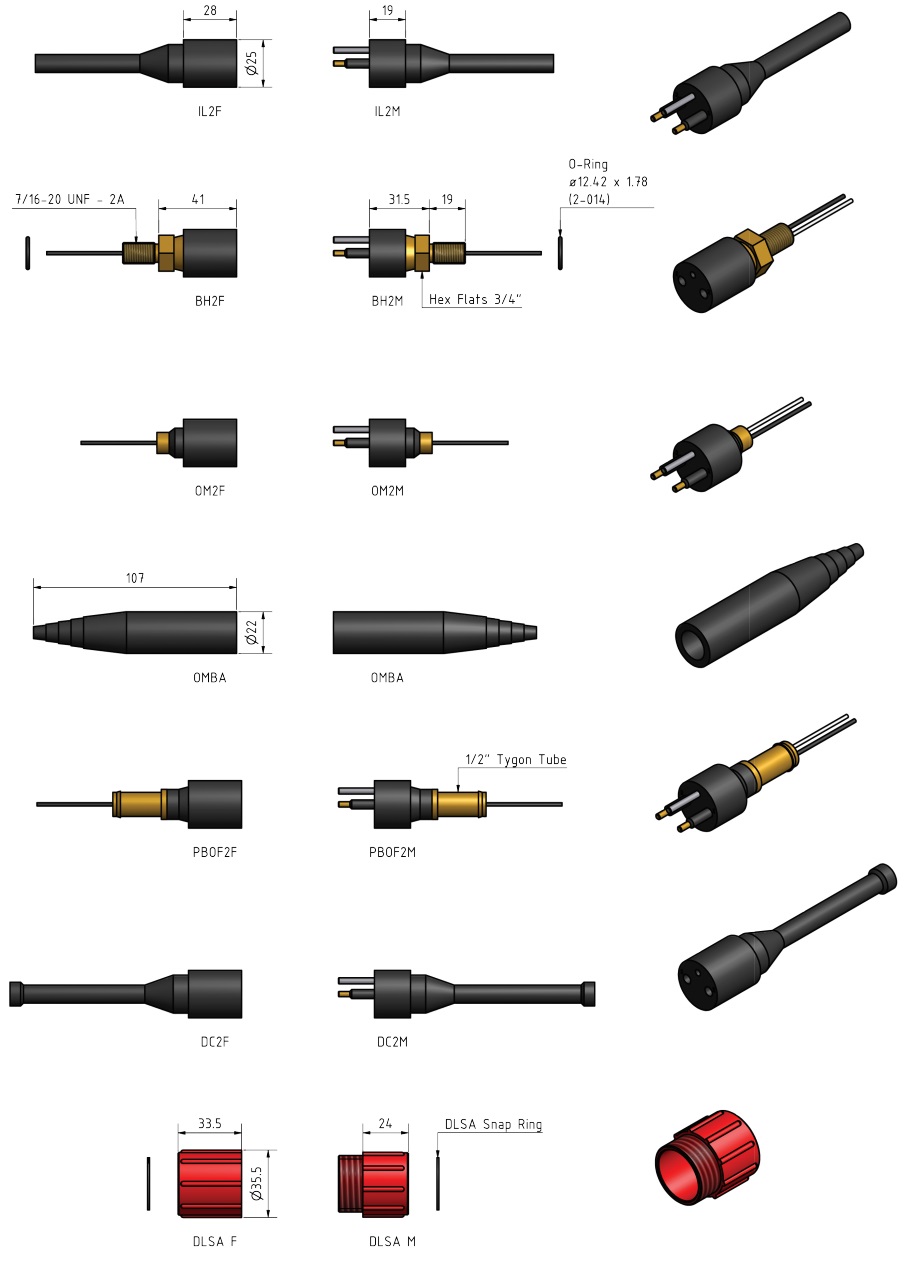

Информация для заказа

  • ILxF - Кабельная розетка, 60 см (x - число контактов: 2,3,4,5)
  • ILxМ - Кабельная вилка, 60 см (x - число контактов: 2,3,4,5)
  • BHxF - Блочная розетка прямая, латунь (x - число контактов: 2,3,4,5)
  • BHxM - Блочная вилка прямая, латунь (x - число контактов: 2,3,4,5)
  • BHxFSS - Блочная розетка прямая, нержавеющая сталь (x - число контактов: 2,3,4,5)
  • BHxMSS - Блочная вилка прямая, нержавеющая сталь (x - число контактов: 2,3,4,5)
  • BHxFAS - Блочная розетка прямая, анодированный алюминий (x - число контактов: 2,3,4,5)
  • BHxMAS - Блочная вилка прямая, анодированный алюминий (x - число контактов: 2,3,4,5)
  • BHxFTI - Блочная розетка прямая, титан (x - число контактов: 2,3,4,5)
  • BHxMTI - Блочная вилка прямая, титан (x - число контактов: 2,3,4,5)
  • BHxFNM - Блочная розетка прямая, пластик (x - число контактов: 2,3,4,5)
  • BHxMNM - Блочная вилка прямая, пластик (x - число контактов: 2,3,4,5)
  • DCxF - Заглушка розетка (x - число контактов: 2,3,4,5)
  • DCxM - Заглушка вилка (x - число контактов: 2,3,4,5)
  • DLSA-F - Фиксирующая гайка с внутренней резьбой
  • DLSA-M - Фиксирующая гайка с внешней резьбой
