Герморазъемы угловые 6,8 и 10 контактные

Герморазъемы угловые 6,8 и 10 контактные

Группа угловых разъемов серии SubConn® Circular Standard с числом контактов 6, 8 и 10.

Срок поставки: 6-8 недель (нестандартные разъемы: 12-14 недель).

Популярные модели: ILRA6F, ILRA8F, ILRA10F, ILRA6M, ILRA8M, ILRA10M, DLSB-F, DLSB-M




Изображения

Герморазъемы угловые 6,8 и 10 контактные Герморазъемы угловые 6,8 и 10 контактные

Технические характеристики

Спецификации разъема
Допустимое напряжение 600 В AC
Допустимый ток 10 А на контакт (максимум 50 А через весь разъем)
Сопротивление изоляции > 200 МОм
Сопротивление контакт < 0.01 Ом
Количество сочленений в воде > 500
Рабочая температура (в воде) от -4 до 60°C
Рабочая температура (на воздухе) от -40 до 60°C
Темпратура хранения от -40 до 60°C
Рабочая глубина до 1400 бар, 20000 psi
Спецификации материала
Корпус разъема Хлоропреновый каучук
Контакты Позолоченная латунь UNS-C36000
Направляющий контакт Нержавеющая сталь AISI 303
Уплотнительные кольца Нитрил
Фиксирующие гайки Полиацеталь POM
Стопорные кольца для гаек Нержавеющая сталь AISI 302
Проводник кабельной части 6 и 8-контактного разъема (60 см) 16 AWG 1.34 mm2 хлоропреновый каучук
Проводник кабельной части 10-контактного разъема (60 см) 18 AWG 1.0 mm2 хлоропреновый каучук

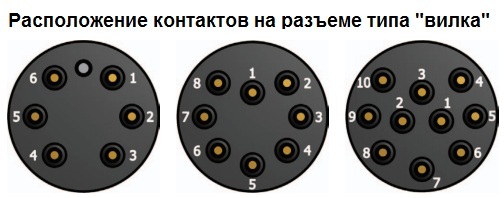

Цветовая кодировка проводников 1 - черный
2 - белый
3 - красный
4 - зеленый
5 - оранжевый
6 - синий
7 - бело-черный
8 - красно-черный
9 - зелено-черный
10 - оранжево-черный
Номинальный внешний диаметр кабеля Кабель с 6 проводниками - 13.2 мм
Кабель с 8 проводниками - 14.1 мм
Кабель с 10 проводниками - 15.4 мм
Дополнительная информация
Особенности поставки Возможна поставка гаек и шайб из нержавеющей стали AISI 316 или латуни UNS-C36000

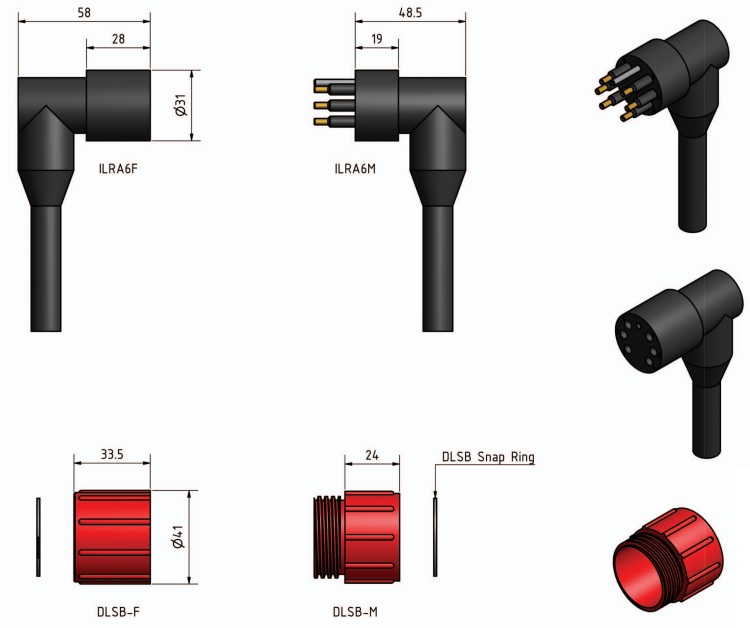

Информация для заказа

  • ILRAxF - Кабельная розетка, 60 см (x - число контактов: 6,8,10)
  • ILRAxМ - Кабельная вилка, 60 см (x - число контактов: 6,8,10)
  • DLSB-F - Фиксирующая гайка с внутренней резьбой
  • DLSB-M - Фиксирующая гайка с внешней резьбой
