Ультразвуковой толщиномер Cygnus 2+ Hands Free

Ультразвуковой толщиномер Cygnus 2+ Hands Free

Код товара: 050-2500/5 Срок поставки: 3-4 недели.

Ультразвуковой толщиномер Cygnus 2+ Hands Free оснащен многофункциональным OLED-дисплеем. Идеально подходит для применения в промышленном альпинизме. На литом корпусе имеется кнопка из прочного наружного материала, обеспечивающего полную защиту электроники от внешних воздействий. Прибор прошел ряд сложных лабораторных военных тестов США MIL-STD-810 на ударопрочность и надежность. Прибор имеет три режима измерения: Множественное эхо (Multiple-Echo) обеспечивает сверхточные измерения, пропуская слои до 20 мм толщиной Эхо (Echo-Echo) используется для измерений на окрашенных металлах, имеющих высокую степень коррозии и ржавчину на задней стенке Единственное эхо (Single-Echo) используется для измерений на непокрытых поверхностях с сильной коррозией на передней или задней стенке, а также на материалах, подверженных сбраживанию (литейные металлы, пластик или композиты)




Особенности

  • Технология Multiple-Echo, обеспечивающая точные измерения толщины слоя
  • Многофункциональный OLED-дисплей обладает улучшенной читабельностью во всех условиях освещения
  • Сверхпрочный корпус – испытан по стандарту MIL STD 810G
  • Герметизация со степенью защиты до IP65 – MIL STD 810G
  • В режиме Multiple-Echo для измерения толщины используется показатели внутренней силы баров эха
  • ТРЕ покрытие корпуса прибора
  • Минимальное число нажатий на кнопки составляет 100 000 раз.
  • Полностью герметичный отсек для батарей (предохраняет батарею от любого намокания)
  • Индикатор измерительной стабильности (MSI) – для работы в режимах Single-Echo и Echo-Echo
  • При работе в режимах Single-Echo и Echo-Echo используется двухкристальные зонды
  • Автоматическое распознавание зонда для модели S2C двухкристальных зондов

Изображения

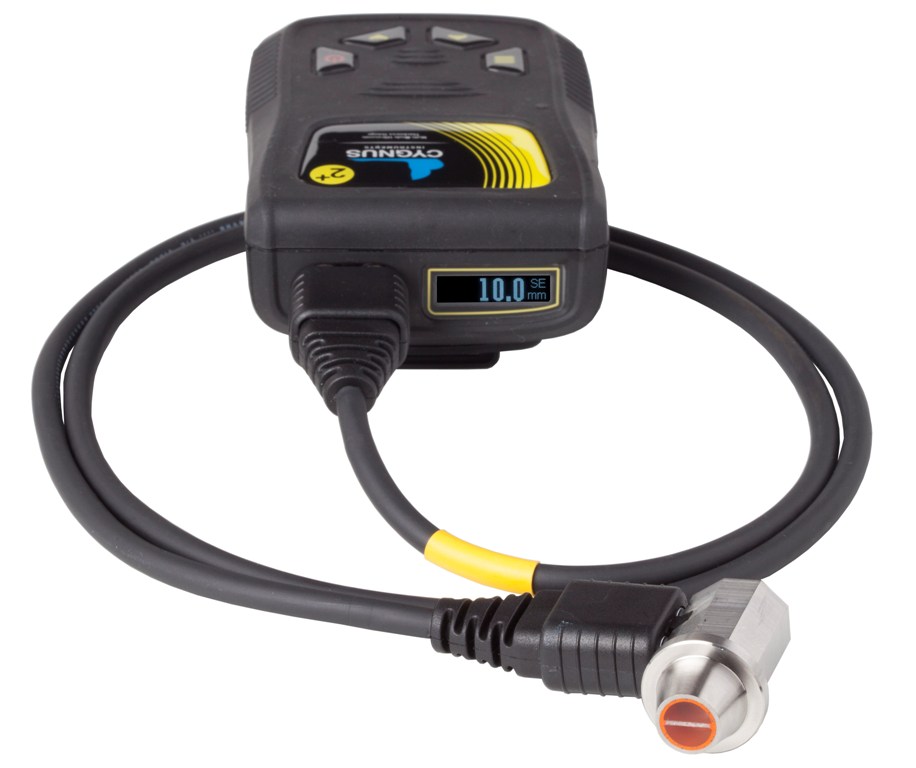

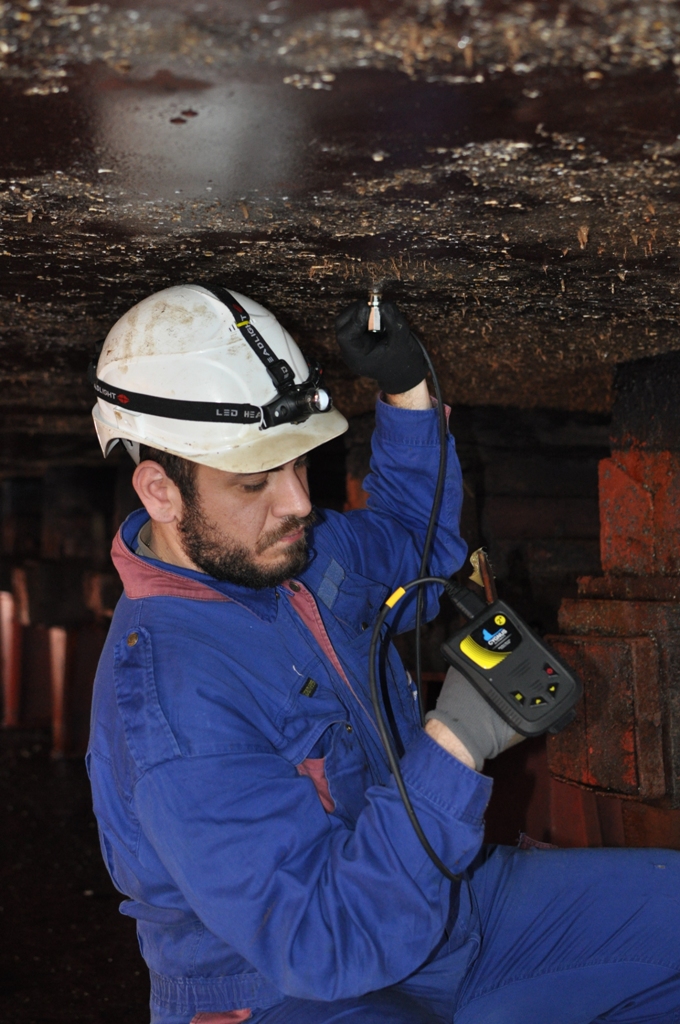

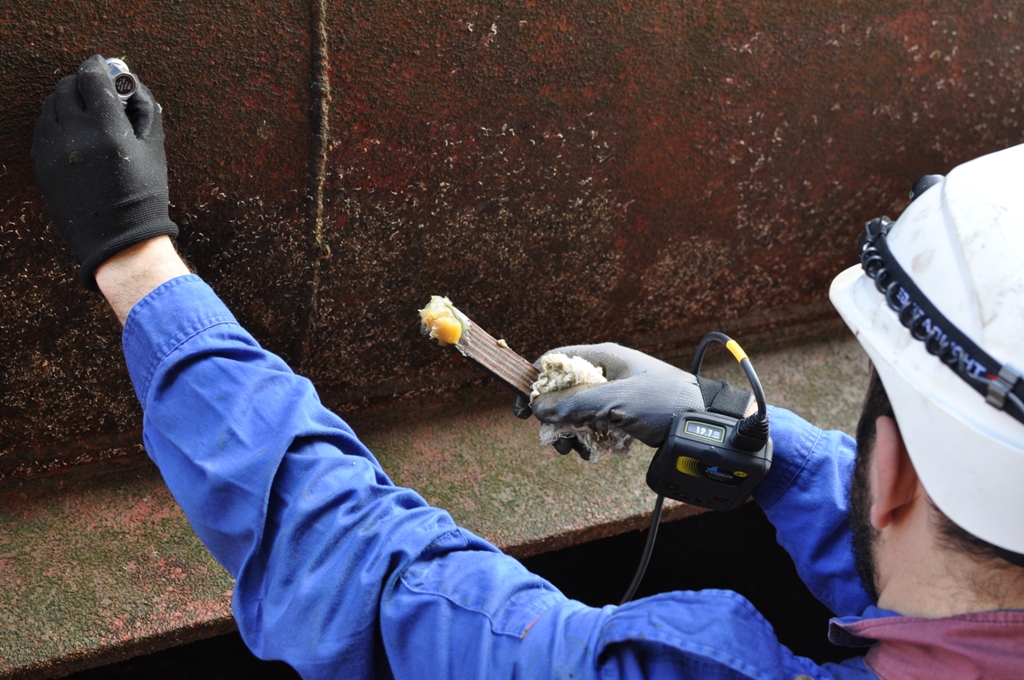

Ультразвуковой толщиномер Cygnus 2+ Hands Free Ультразвуковой толщиномер Cygnus 2+ Hands Free Ультразвуковой толщиномер Cygnus 2+ Hands Free Ультразвуковой толщиномер Cygnus 2+ Hands Free

Технические характеристики

Материалы Скорость звука от 2000 м/с до 7000 м/с охватывает практически все распространенные инженерные материалы
Дипазоны измерений для стали Однокристальные зонды в режиме Multiple-Echo
3-250мм с зондом 2.25МГц (S2C/D)
2-150мм с зондом 3.5МГц(S3C)
1-50мм с зондом 5.0МГц (S5C/A)
Двухкристальные зонды в режиме Single-Echo
3-250мм с зондом 2.0МГц (T2C/D)
2-200мм с зондом 5.0МГц(T5B)
1-60мм с зондом 7.5МГц (T7A)
Двухкристальные зонды в режиме Echo-Echo
5-100мм с зондом 2.0МГц (T2C/D)
4-100мм с зондом 5.0МГц(T5B)
3-50мм с зондом 7.5МГц (T7A)
Точность 0.1мм или 0.1% от глубины измерений при калибровке согласно процедурам калибровки Cygnus Instruments
Разрешение Multiple-Echo – 0.1мм или 0.05мм
Single-Echo и Echo-Echo – 0.01мм
Зонды Однокристальные зонды:
6мм - 5МГц
13мм - 2.25 (S2C), 3.5(S3C) или 5МГц (S5C)
19мм - 2.25МГц (S2D)
Двухкристальные зонды:
5мм – 7.5МГц (T7A)
8мм - 5МГц (T5B)
13мм - 2.0МГц (T2C)
Питание 3 x 'AA' батарейки
Время работы от батареи Не менее 10 часов непрерывного измерения
Дисплей OLED (поворачивающийся)
Размер 132 мм x 82 мм x 34 мм
Вес 300 г (с батарейками)
Рабочая температура -10°C to +50°C
Внешнее воздействие IP67 (пыленепронецаемость и погружение – 1 м на 30 мин)
MIL STD 810G Метод 501.6 (верхний предел +55°C)
MIL STD 810G Метод 502.6 (нижний предел -20°C)
MIL STD 810G Метод 507.6 (влажность 95%)
MIL STD 810G Метод 512.6 (погружение – 1 м на 30 мин)
Ударопрочность MIL STD 810G Метод 514.7 (вибрация – 1 час по каждой оси)
MIL STD 810G Метод 516.7 (удар 20г – 11мс полусинусоидальный ударный импульс, 40г 11мч по каждой оси)
MIL STD 810G Метод 516.7 (26 падений – высота падения 1.22 м)
Соответствие стандартам CE, Британский стандарт BS EN 15317:2013
Защита окружающей среды RoHS, WEEE
Гарантия 3 года на толщиномер и 6 месяцев на зонд

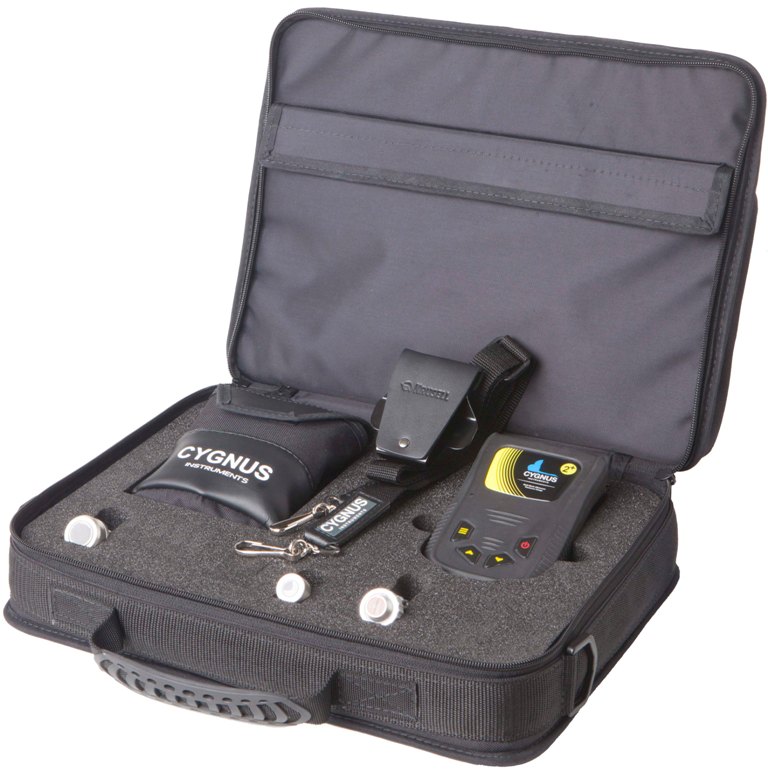

Комплектация

  • Ультразвуковой толщиномер
  • Сумка для переноски
  • Руководство пользователя
  • Регулируемый шейный ремешок
  • Ремешок на запястье
  • Сумка для аксессуаров
  • Запасные мембраны
  • Смазка для поверхности и мембран
  • Тестовый блок
  • 3 х АА батарейки
  • Опционально зажимы Krusell® и крепежные принадлежности

Применение

  • Промышленный альпинизм
  • Емкости для хранения, дорожные транспортные системы
  • Мосты, колонны для уличного освещения
  • Суда
  • Трубопроводы, морские платформы, пирсы, причалы, свайные сооружения

Информация для заказа

  • 050/2500/5 – Ультразвуковой толщиномер Cygnus 2+ HANDS FREE Mk5
  • 004-9500 – Однокристальный зонд S2C 2.25 МГц 13 мм с кабелем BNC
  • 004-9502 – Однокристальный зонд S2D 2.25 МГц 19 мм с кабелем BNC
  • 004-9504 – Однокристальный зонд S3C 3.5 МГц 13 мм с кабелем BNC
  • 004-9508 – Однокристальный зонд S5A 5.0 МГц 6 мм с кабелем BNC
  • 004-0410 – Двухконтактный провод для зонда Lemo00 к BNC 1.35м
  • 004-9507 – Одноконтактный зонд S5A 5.0 МГц 6 мм с одноконтактным кабелем Lemo00
  • 004-0412 – Одноконтактный провод для зонда Lemo 1 – Lemo00 1.4м
  • 004-9550 – Двухкристальный зонд T2C 2МГц 13 мм с кабелем Lemo00
  • 004-9555 – Двухкристальный зонд T5B 5МГц 8 мм с кабелем Lemo00
  • 004-0411 – Двухконтактный провод для зонда Lemo00 - Lemo00 1.35м
  • 004-9575 – Интегральный кабель к двухкристальному зонду T7А 7.5МГц 5 мм Lemo00
  • 001-4858 – четырехступенчатый стальной тестовый блок 2.5-20мм
  • 001-9420 - Угловой однокристальный зонд 2.25 МГц 13 мм - Lemo00
  • 001-9389 - Угловой однокристальный зонд 3.5 МГц 13 мм - Lemo00
  • 001-9390 - Угловой однокристальный зонд 5.0 МГц 6 мм - Lemo00
  • 050-0100 – Зажим с фиксатором для толщиномеров Mk5
  • 050-0115 – Шейный ремешок с фиксаторами для толщиномеров Mk5
  • 050-0110 - Ремешок на запястье с фиксатором для толщиномеров Mk5
