Ультразвуковой толщиномер Cygnus 6+ PRO

Ультразвуковой толщиномер Cygnus 6+ PRO

Код товара: Код товара: 050-6500/5. Срок поставки: 3-4 недели.

Новый ультразвуковой толщиномер Сигнус 6+ имеет большой LCD дисплей на лицевой стороне, а также OLED дисплей на нижней части прибора, что обеспечивает максимальную гибкость в эксплуатации. Толщиномер снабжен системой комплексной регистрации данных, дисплеями сканирования (тип А и В), возможностями автоматического и ручного управления и соединения по каналу Bluetooth. Прибор имеет три режима измерений: Множественное эхо (Multiple-Echo) обеспечивает сверхточные измерения, пропуская слои до 20 мм толщиной; Эхо (Echo-Echo) используется для измерений на окрашенных металлах, имеющих высокую степень коррозии и ржавчину на задней стенке; Единственное эхо (Single-Echo) используется для измерений на непокрытых поверхностях с сильной коррозией на передней или задней стенке, а также на материалах, подверженных сбраживанию (литейные металл, пластик или композиты) Создан для работы в наиболее суровых условиях внешней среды, имеет простую в использовании клавиатуру, интуитивные меню и цветной LCD-дисплей, отображающий информацию в любых условиях освещения. На литом корпусе имеется кнопка из прочного наружного материала (TPE), обеспечивающего полную защиту электроники от внешних воздействий. Прибор прошел ряд сложных лабораторных военных тестов США MIL-STD-810 на ударопрочность и надежность.




Особенности

  • Технология Multiple-Echo, обеспечивающая точные измерения толщины слоя
  • Режимы измерения Echo-Echo и Single-Echo
  • Индикатор стабильность измерений (MSI) для режимов Single-Echo и Echo-Echo
  • Большой яркий цветной LCD-экран с автоматической LCD подсветкой
  • OLED дисплей
  • Дисплей для сканирования (тип А)
  • Дисплей для сканирования (тип В)
  • Возможность ручного управления
  • Комплексная регистрация данных
  • Соединение Bluetooth
  • Автоматическое распознавание для S2C и двухкристальных зондов
  • Функция визуального и вибрационного оповещения при предельных MIN/MAX значениях измерения
  • Сверхпрочный корпус – испытан по стандарту MIL STD 810G
  • Герметизация со степенью защиты до IP65 – MIL STD 810G
  • Функция Deep-coat, измерение через покрытие толщиной до 20 мм
  • В режиме Multiple-Echo для измерения толщины используется показатели внутренней силы баров эха
  • ТРЕ покрытие корпуса прибора
  • Минимальное число нажатий на кнопки составляет 100 000 раз
  • Полностью герметичный отсек для батарей (предохраняет батарею от любого намокания)

Изображения

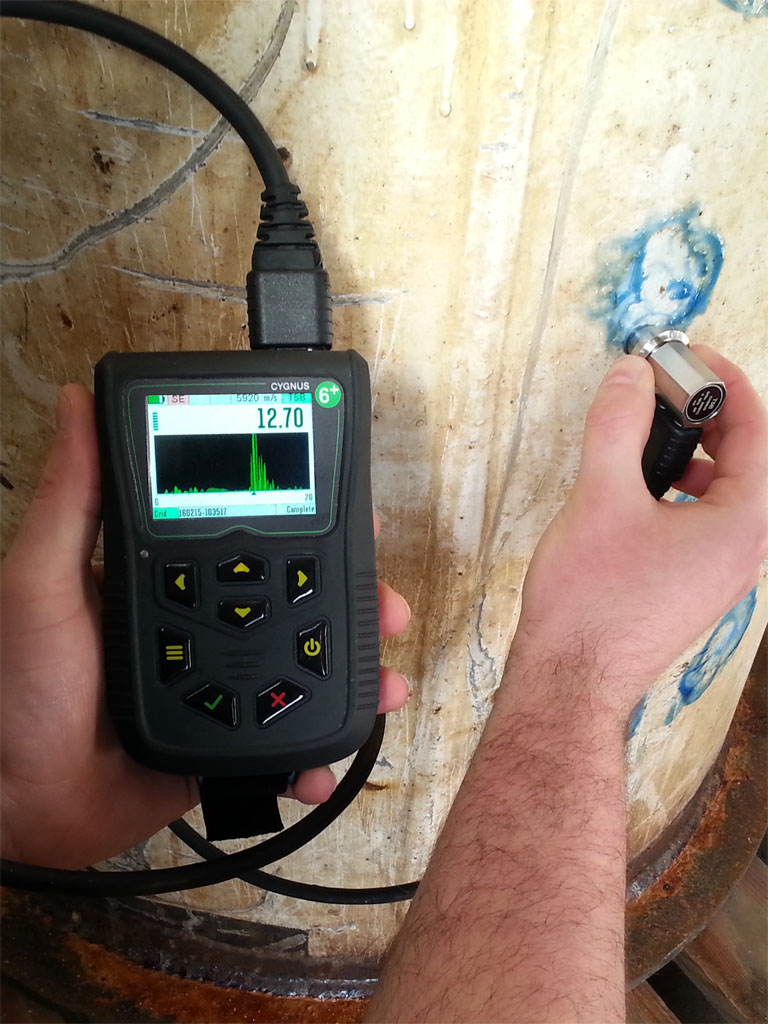

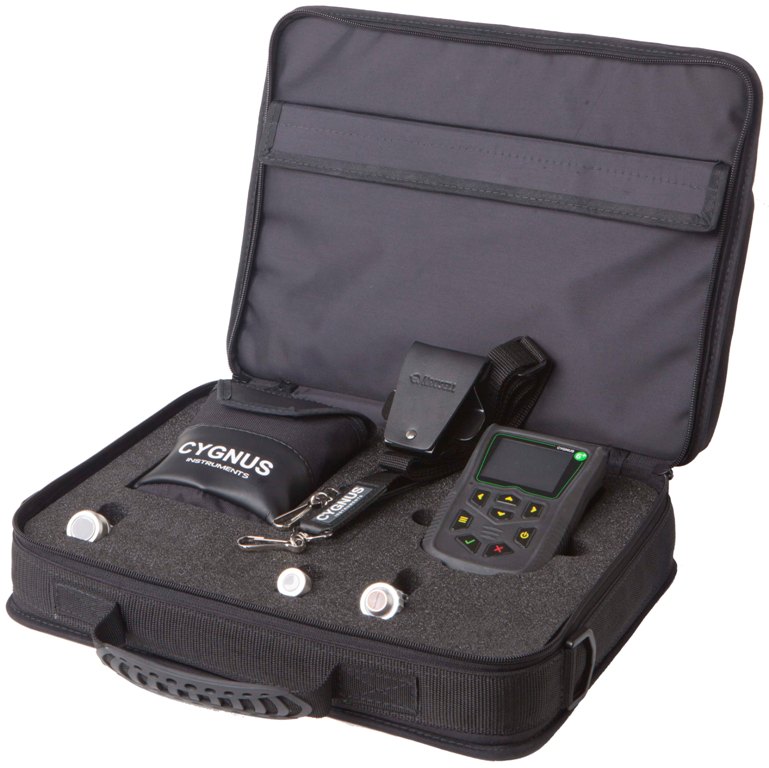

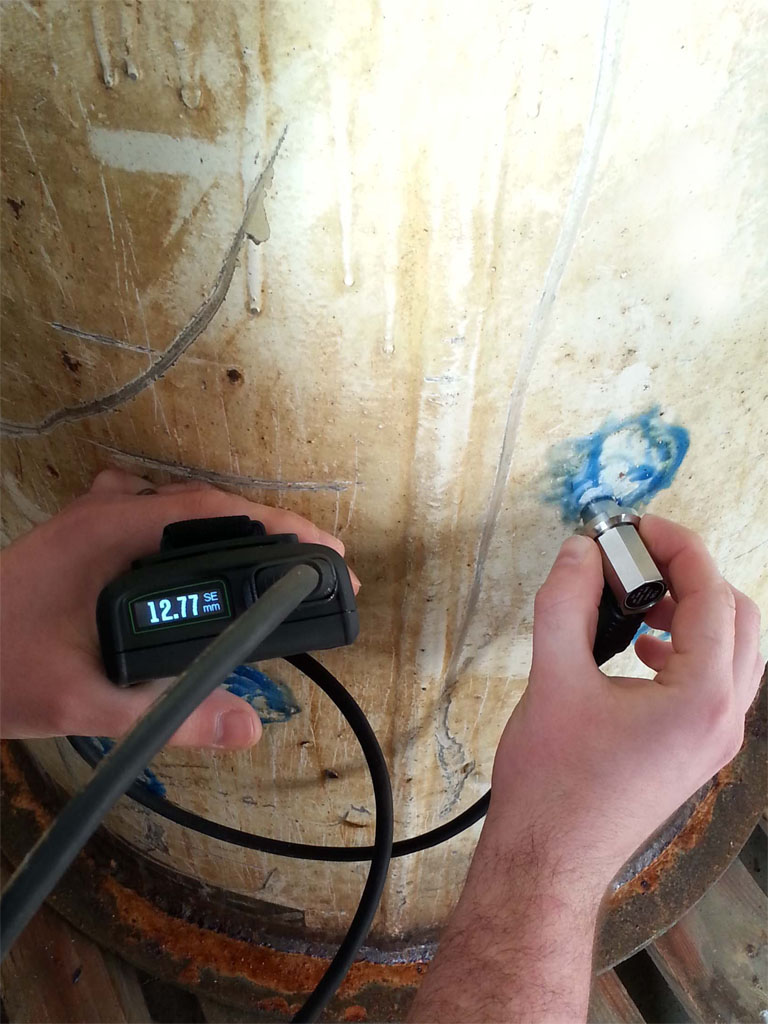

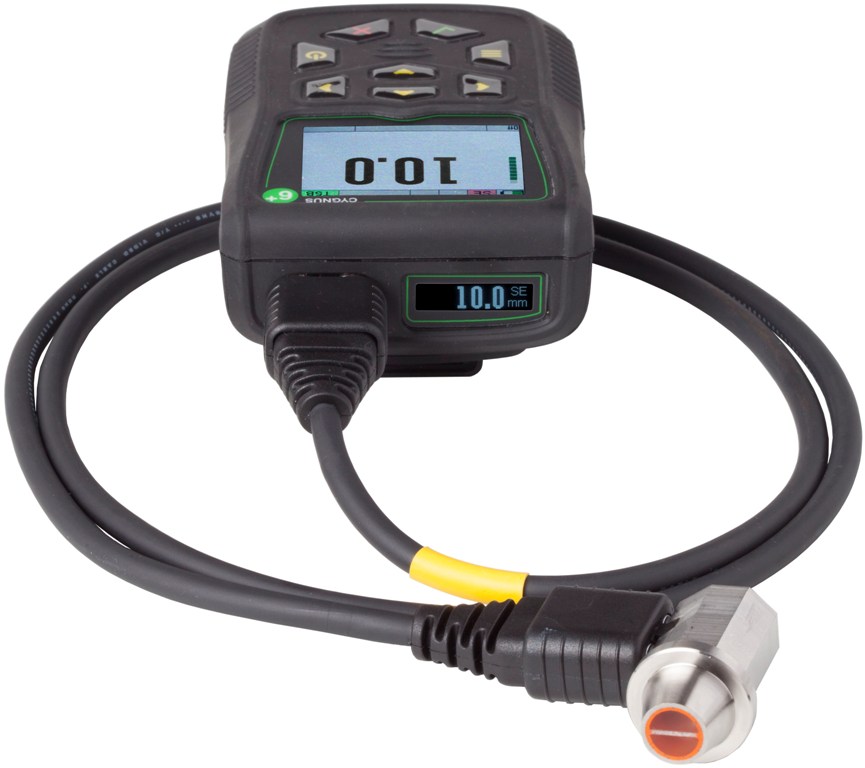

Ультразвуковой толщиномер Cygnus 6+ PRO Ультразвуковой толщиномер Cygnus 6+ PRO Ультразвуковой толщиномер Cygnus 6+ PRO Ультразвуковой толщиномер Cygnus 6+ PRO

Технические характеристики

Материалы Скорость звука от 2000 м/с до 9000 м/с охватывает практически все распространенные инженерные материалы
Дипазоны измерений для стали Однокристальные зонды в режиме Multiple-Echo
3-250мм с зондом 2.25МГц (S2C/D)
2-150мм с зондом 3.5МГц(S3C)
1-50мм с зондом 5.0МГц (S5C/A)
Двухкристальные зонды в режиме Single-Echo
3-250мм с зондом 2.0МГц (T2C/D)
2-200мм с зондом 5.0МГц(T5B)
1-60мм с зондом 7.5МГц (T7A)
Двухкристальные зонды в режиме Echo-Echo
5-100мм с зондом 2.0МГц (T2C)
4-100мм с зондом 5.0МГц(T5B)
3-50мм с зондом 7.5МГц (T7A)
Точность 0.1мм при калибровке согласно процедурам калибровки Cygnus Instruments
Разрешение Multiple-Echo - 0.1мм или 0.05мм
Single-Echo и Echo-Echo – 0.01мм
Зонды Однокристальные зонды:
Однокристальные зонды:
6мм - 5МГц (S5A)
13мм - 2.25 (S2C), 3.5(S3C) или 5МГц (S5C)
19мм - 2.25МГц (S2D)
Двухкристальные зонды:
5мм – 7.5МГц (T7A)
8мм - 5МГц (T5B)
13мм - 2.0МГц (T2C)
Питание 3 x 'AA' батарейки
Время работы от батареи Не менее 10 часов непрерывного измерения
Дисплей 2.4'' Quarter VGA LCD и OLED (поворачивающийся)
Размер 132 мм x 82 мм x 34 мм
Вес 300 г (с батарейками)
Рабочая температура -10°C to +50°C
Регистрация данных Пропускная способность до 5 000 знаков, включая А-сканирование
Программное обеспечение CygLink предусматривает дистанционную регистрацию и просмотр изображений А-сканирования. Данные осмотра и отчета преобразуются в PDF файл. Данные могут быть экспортированы в формат .csv файла. Графические анализы данных и статистические расчеты. Разработано для Windows 7 и Windows 8
Внешнее воздействие IP67 (пыленепронецаемость и погружение – 1 м на 30 мин)
MIL STD 810G Метод 501.6 (верхний предел +55°C)
MIL STD 810G Метод 502.6 (нижний предел -20°C)
MIL STD 810G Метод 507.6 (влажность 95%)
MIL STD 810G Метод 512.6 (погружение – 1 м на 30 мин)
Ударопрочность MIL STD 810G Метод 514.7 (вибрация – 1 час по каждой оси)
MIL STD 810G Метод 516.7 (удар 20г – 11мс полусинусоидальный ударный импульс , 40г 11мч по каждой оси)
MIL STD 810G Метод 516.7 (26 падений – высота падения 1.22 м)
Соответствие стандартам CE, Британский стандарт BS EN 15317:2013
Защита окружающей среды RoHS, WEEE
Гарантия 3 года на толщиномер и 6 месяцев на зонд

Комплектация

  • Ультразвуковой толщиномер
  • Сумка для переноски
  • Руководство пользователя
  • Регулируемый шейный ремешок
  • Ремешок на запястье
  • Сумка для аксессуаров
  • Смазка для поверхности и мембран
  • Тестовый блок 15мм
  • 3 х АА батарейки
  • Опционально зажимы Krusell® и крепежные принадлежности

Применение

  • Промышленный альпинизм
  • Емкости для хранения, дорожные транспортные системы
  • Мосты, колонны для уличного освещения
  • Суда
  • Трубопроводы, морские платформы, пирсы, причалы, свайные сооружения

Информация для заказа

  • 05050/6500/5 – Ультразвуковой толщиномер Cygnus 6+ Mk5
  • 004-9500 – Однокристальный зонд S2C 2.25 МГц 13 мм с кабелем BNC
  • 004-9502 – Однокристальный зонд S2D 2.25 МГц 19 мм с кабелем BNC
  • 004-9504 – Однокристальный зонд S3C 3.5 МГц 13 мм с кабелем BNC
  • 004-9508 – Однокристальный зонд S5C 5.0 МГц 13 мм с кабелем BNC
  • 004-0410 – Провод для зонда двухконтактный Lemo00 - BNC 1.35м
  • 004-9507 – Одноконтактный зонд S5A 5.0 МГц 6 мм с кабелем Lemo00
  • 004-0412 - Провод для зонда двухконтактный Lemo00 – одноконтактный Lemo00 1.4м
  • 004-9550 – Двухкристальный зонд T2C 2МГц 13 мм с кабелем Lemo00
  • 004-9555 – Двухкристальный зонд T5B 5МГц 8 мм с кабелем Lemo00
  • 004-0411 – Двухконтактный провод для зонда Lemo00 - Lemo00 1.35м
  • 004-9575 – Интегральный кабель к двухкристальному зонду T7А 7.5МГц 5 мм Lemo00
  • 001-4858 – Четырехступенчатый стальной тестовый блок 2.5-20мм
  • 050-0120 – Кабель мини USB для обмена данными между Cygnus 4+ и 6+
  • 050-0125 – Адаптер Bluetooth V4.0 USB Belkin
  • 050-0115 – Шейный ремешок с фиксаторами для толщиномеров Mk5
  • 050-0110 - Ремешок на запястье с фиксатором для толщиномеров Mk5
  • 050-0100 – Зажим с фиксатором для толщиномеров Mk5
  • 050-0115 – Шейный ремешок с фиксаторами для толщиномеров Mk5
  • 050-6511/5 – Чехол Peli для переноски комплекта Cygnus 6+
