Подводный ультразвуковой толщиномер Cygnus DIVE

Подводный ультразвуковой толщиномер Cygnus DIVE

Код товара: 001-7210/2. Срок поставки: 3-4 недели.

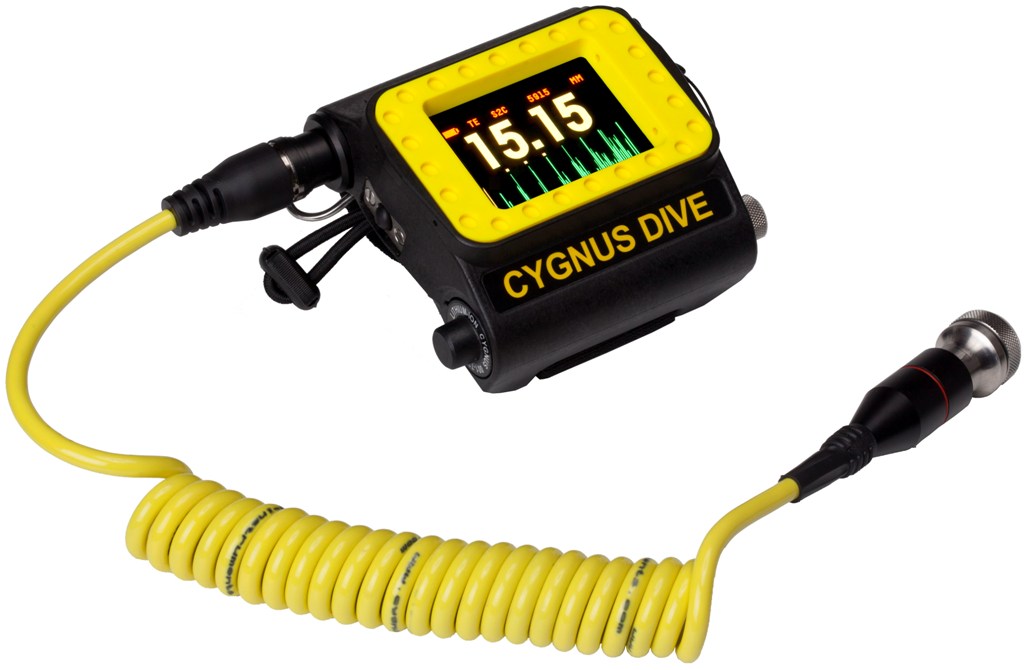

Подводный наручный ультразвуковой толщиномер Cygnus DIVE, разработанный для профессиональных водолазов, работающий на глубинах до 300 метров, является точным, надежным и простым в использовании прибором. Толщиномер Cygnus DIVE одевается на руку, что позволяет освободить руку в процессе проведения измерений толщины. Корпус толщиномера, изготовленный из смолы со стеклонаполненнием, выдерживает удары. Большой, очень яркий AMOLED-экран отображает измерения толщины большими цифрами одновременно с графиком для наглядности. Питание осуществляется заменяемой и перезаряжаемой литий-ионной батареей, обеспечивающей до 11 часов непрерывной работы. Ультразвуковой зонд подключается к кабелю в двойной защитной оболочке с помощью защелкивающегося разъема. В настоящее время появилась возможность использовать метод одиночного эхо в зондах со сдвоенным кристаллом, что идеально подходит при работе с сильной коррозией и якорными цепями. Имеется дополнительная возможность записи данных измерения и хранения до 5000 измерений и графиков. Программное обеспечение CygLink v4 обеспечивает возможность просмотра на компьютере процесса измерения, а также записи данных. Бортовой повторитель с возможностью наложения данных измерения на видео сигнал, позволяет отображать процесс измерения на экране монитора или записывающего видео устройства. Устройство HelmetView монтируется на шлем и отображает показания толщины прямо перед глазами водолаза.




Особенности

  • Рабочая глубина до 300 метров
  • Одевается на руку, можно работать одной рукой, вторая рука свободна
  • A-scan - графическое отображение процесса измерения на экране
  • Запись данных - хранит до 5000 измерений и А-сканов - опция "Авто-запись" освобождает от необходимости нажимать кнопку записи
  • AMOLED-дисплей дает возможность наблюдения под любым углом как для водолаза так и для камеры
  • Технология множественного эха - измерения с проверкой ошибок при покрытиях до 20 мм толщиной
  • Технология одиночного эха - для использования при большой степени коррозии, при работе с якорными цепями и некоторыми пластиками
  • ИСИ (Индикатор стабильного измерения) - только у Cygnus, подтверждает стабильное чтение при использовании одиночного эха

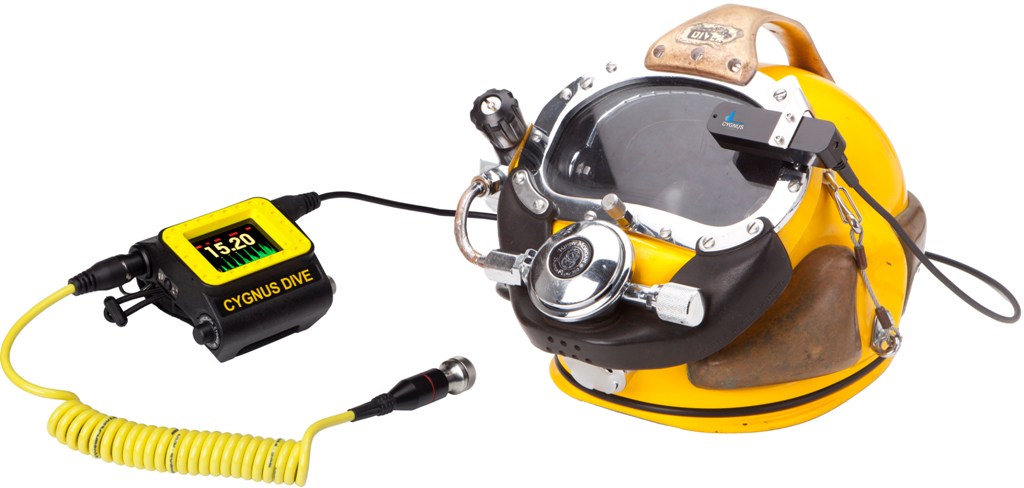

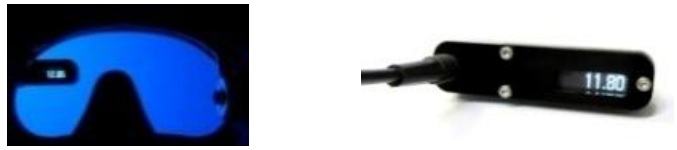

  • HelmetView - наружный дисплей

Изображения

Подводный ультразвуковой толщиномер Cygnus DIVE Подводный ультразвуковой толщиномер Cygnus DIVE Подводный ультразвуковой толщиномер Cygnus DIVE Подводный ультразвуковой толщиномер Cygnus DIVE Подводный ультразвуковой толщиномер Cygnus DIVE Подводный ультразвуковой толщиномер Cygnus DIVE Подводный ультразвуковой толщиномер Cygnus DIVE Подводный ультразвуковой толщиномер Cygnus DIVE

Видеоролики

Cygnus DIVE Mk I

Cygnus DIVE Mk II

Технические характеристики

Дисплей 2.8'', QVGA, цветной, AMOLED (320x240 точек)
Большие хорошо различимые цифры при отображении толщины (18мм высотой), видимые с любого угла
Графическое отображение А-скан с автоматической осью Х
Уровень заряда батареи, сила сигнала, тип зонда, скорость звука
Режим измерения и единицы измерения
Батарея Один литий-ионный элемент, 3.6В, 8.2 Вт
11 часов непрерывных измерений
Сигнализация о низком уровне заряда батареи
Режимы измерения Множественное эхо, используя однокристальные зонды, автоматически игнорирующие покрытия поверхностей и измеряющие только толщину металла
Однократное эхо, используя двухкристальные зонды
Режим глубокого покрытия В режиме множественного эхо позволяет измерять толщину металла через большую толщину покрытия, до 20мм
Зонды Однокристальные зонды:
2.25МГц 13мм (стандарт) S2C
2.25МГц 19мм S2D
3.5МГц 13мм S3C
5.0МГц 6мм S5C
Двухкристальные зонды:
2.0МГц 13мм х 2 (для некоторых пластиков, например водопроводных труб) T2C
5.0МГц 8мм х 2 (стандарт) T5B
Дипазоны измерений Множественное эхо с однокристальными зондами:
с зондом 2.25МГц = от 3.0 до 250 мм
с зондом 3.5МГц = от 2.0 до 150 мм
с зондом 5.0МГц = от 1.0 до 50 мм
Однократное эхо с двухкристальными зондами:
с зондом 5.0МГц = от 1.5 до 50 мм для стали
с зондом 2.0МГц = от 2.5 до 150 мм для стали
Разрешения измерений Множественное эхо с однокристальными зондами - от 0.1 мм до 0.05 мм
Однократное эхо с двухкристальными зондами - от 0.1 мм до 0.01 мм
Единицы измерения мм или дюймы
Установка нуля Полностью автоматическая установка нуля для всех типов зондов
Коррекция вертильного пути Автоматическая коррекция вертикального пути для всех двухкристальных зондов
Диапазон скоростей звука от 2000 до 9000 м/с с шагом 1 м/с
Излучатель Двухканальных 70В излучатель
Приемник/усилитель Ширина полосы 10МГц, диапазон 120 дБ, автоматический генератор
Запись данных Запись стабильных измерений одной рукой. Емкость до 5000 точек, включая 640 значений А-Скан.
Вывод данных RS485, одна пара, полудуплекс при соединении с бортовым блоком
Программное обеспечение CygLink v4 позволяет удаленную запись и просмотр графиков А-Скан. Генерация PDF файла отчета по результатам инспекции. Графический анализ данных и статистических измерений. Разработано для Windows 7 и Windows 8.

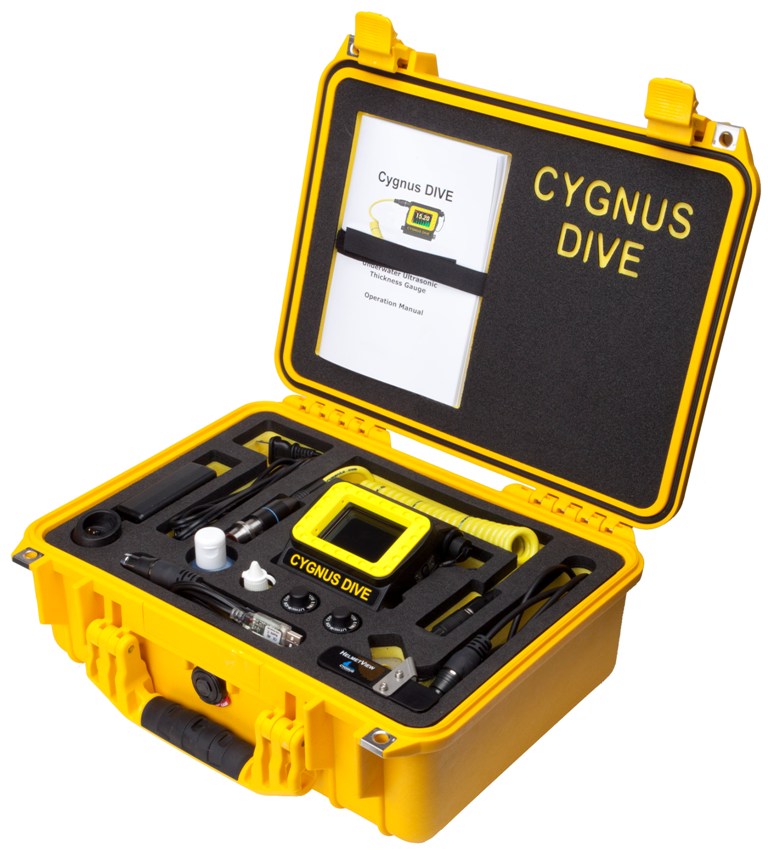

Комплектация

  • Толщиномер Cygnus DIVE
  • 2 перезаряжаемые батареи
  • Устройство быстрой зарядки
  • Зонд с поддержкой технологии множественного эха (2.25МГц, 13мм)
  • Руководство пользователя
  • Запасные мембраны
  • Ключ для смены мембран
  • Тестовый блок
  • Гель для мембран
  • Гель для поверхности
  • Герметичный пластиковый кейс для переноски

Применение

  • Обслуживание и проверка безопасности мостов
  • Измерение толщины металла причалов, доковых ворот, пирсов
  • Проверка толщины металла и коррозии на морских структурах и кораблях
  • Мониторинг уровня коррозии трубопроводов и судовых складов
  • Инспекция по классификации судов

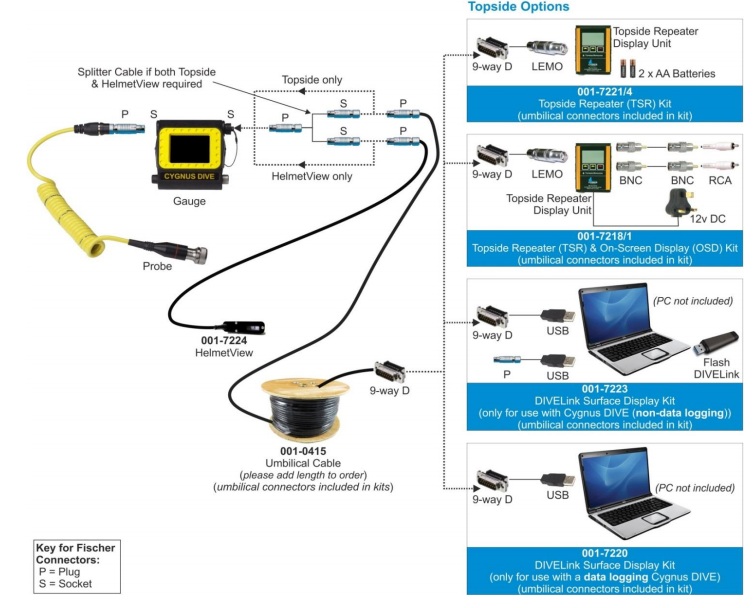

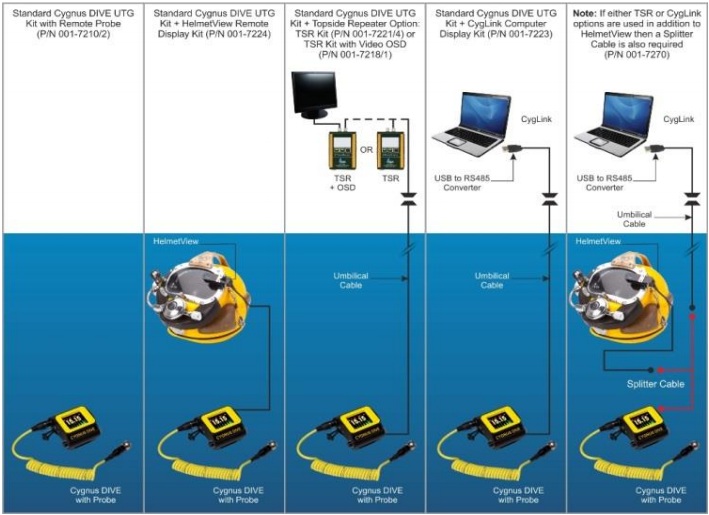

Информация для заказа

  • 001-7210/2 - Толщиномер Cygnus DIVE в полном комплекте с зондом 2.25 МГц 13 мм
  • 001-7200/2 - Толщиномер Cygnus DIVE без зонда
  • 001-7211/2 - Толщиномер Cygnus DIVE в полном комплекте с зондом 2.25 МГц 13 мм и функцией записи данных
  • 001-7201/2 - Толщиномер Cygnus DIVE без зонда с функцией записи данных
  • 001-7221/4 - Бортовой повторитель для Cygnus DIVE
  • 001-7218/1 - Бортовой повторитель с наложением данных на видео для Cygnus DIVE
  • 001-7223 - Комплект для записи и отображения данных наложения на компьютере для Cygnus DIVE
  • 001-7220 - Комплект модернизации для записи данных на Cygnus DIVE
  • 001-0415 - Подводный кабель для связи Cygnus DIVE с поверхностью (в метрах) (поставляется с USB-кабелем для подключения к компьютеру)
  • 001-7230 - Однокристальный зонд S2C 2.25МГц 13мм
  • 001-7231 - Однокристальный зонд S3C 3.5МГц 13мм
  • 001-7232 - Однокристальный зонд S5C 5МГц 13мм
  • 001-7233 - Однокристальный зонд S5A 5МГц 6мм
  • 001-7235 - Двухкристальный зонд T5B 5МГц 8мм
  • 001-7236 - Двухкристальный зонд T2C 2МГц 13мм
  • 001-7224/2 - Наружный экран HelmetView MK2
  • 001-7270 - Разделительный кабель для наружного экрана и бортового повторителя
  • 001-7219/1 - Программное обеспечение для записи данных CYGLINK
  • 001-7271 - Кабель для подключения Cygnus DIVE к компьютеру
  • 001-7262 - Кабель DB9 - USB для CygLink
  • 001-0426 - Кабель DB9 - USB для бортового повторителя
  • 001-0442 - Видеокабели и адаптеры для наложения данных на видео
  • 001-7260 - Комплект бортовых разъемов
  • 001-7250 - Батарея Cygnus DIVE
  • 001-7251-EU - Зарядное устройство с европейской вилкой
  • 001-7263 - Защита экрана для Cygnus DIVE
  • 001-7257 - Сменный ремень для Cygnus DIVE
